产品详情介绍

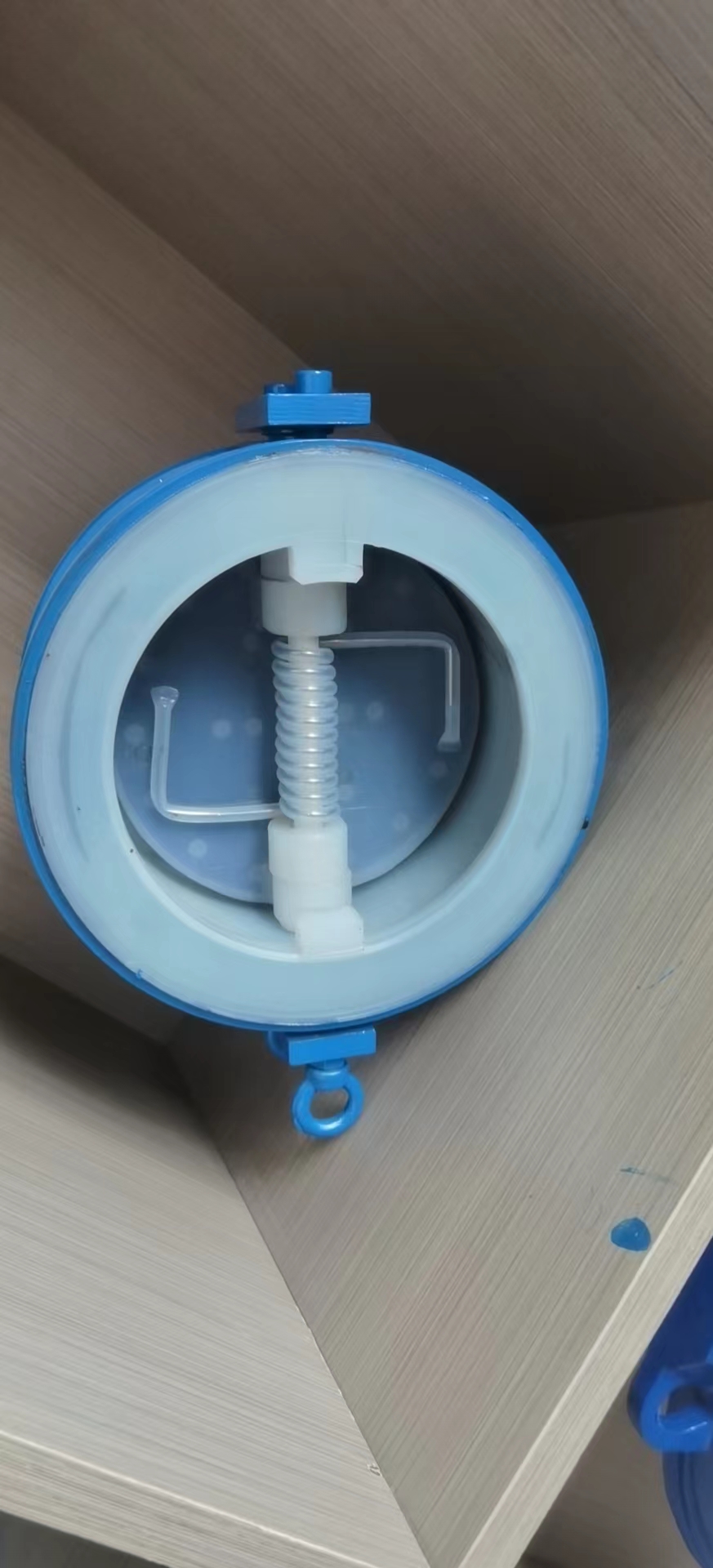

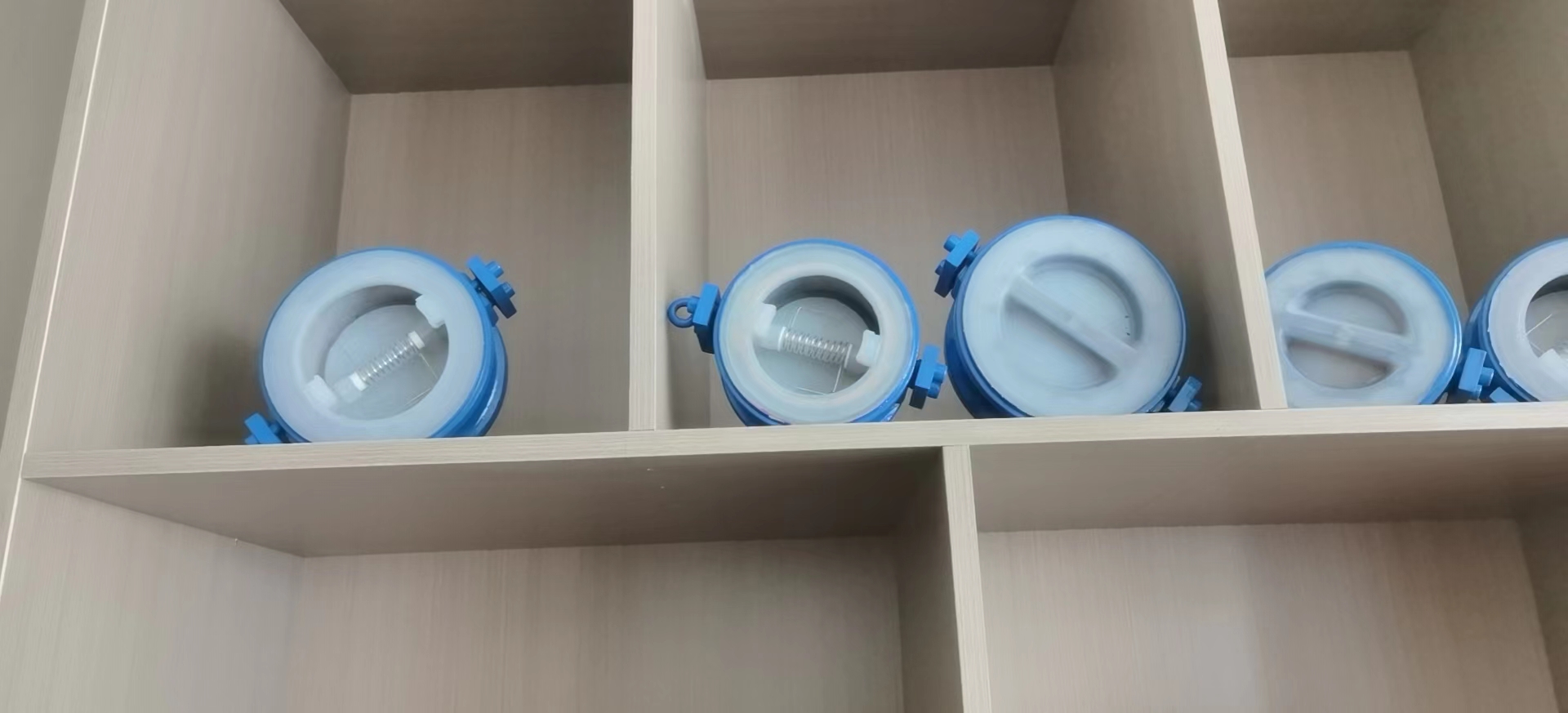

H76F46对夹双瓣式衬氟止回阀适用情况及参数

对夹双瓣旋启式衬氟止回阀H76F46对夹双瓣式衬氟止回阀/对夹式衬氟止回阀/衬氟对夹止回阀/衬氟蝶形对夹止回阀/衬氟对夹式止回阀/衬氟单向阀/全衬里双瓣对夹止回阀/配衬氟泵用止回阀是种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。具有良好的特性，耐腐蚀性和抗颗粒介质性，密封性能可靠。适用于各种浓度的王水、硫酸、盐酸、qing氟酸和各种有机酸、强酸、强氧化剂等。

衬氟对夹止回阀是种依靠介质本身的流动，而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。适用于各类具强腐蚀介质的工业管路系统中做启闭装置。由于氟塑料在耐强腐蚀介质方面所具有的独特性能，内衬在各类铸铁、碳钢、不锈钢的阀体或管件内壁及阀门内件的外表面。不但可以适不同工况下的强腐蚀介质，而且可代替价格昂贵的稀有金属，其耐腐蚀寿命比普通阀门约提高10—20倍。

主要零部件材料表：

序号	零件名称	碳钢	不锈钢		超低碳不锈钢
序号	零件名称	C	P	R	PL	RL
1	阀体	WCB	CF8	CF8M	CF3	CF3M
2	轴、阀瓣	1CRr13、35、WCB、CF8、CF3M
3	衬氟弹簧	50CrV/衬FEP(F46)
4	衬里层	PTFE(F4)/FEP(F46)

主要外形尺寸及重量表：

公称压力 PN MPa	公称通径 DN mm	尺寸(mm)				配管法兰(供参考)
公称压力 PN MPa	公称通径 DN mm	L	D	D3	D2	螺栓孔中心圆直径D1	螺栓数量	螺栓直径d	螺栓长度L1
PN1.6MPa	100	73	162	108	102	180	8	M16	165
	125	86	192	132	127	210	8	M16	180
	150	98	218	160	152	240	8	M20	205
	200	127	273	210	203	295	12	M20	235
	250	146	329	266	254	355	12	M24	265
	300	181	384	310	305	410	12	M24	305
	350	184	444	355	350	470	16	M24	310
	400	191	496	405	400	525	16	M27	330
	450	203	556	455	450	585	20	M27	345
	500	219	618	505	500	650	20	M30	370
	600	222	732	605	600	770	20	M33	380
	700	305	802	700	695	840	24	M33	470
	800	305	912	800	796	950	24	M36	475
	900	368	1012	903	898	1050	28	M36	545
	1000	432	1126	1005	1000	1170	28	M39	620
	1200	524	1340	1205	1200	1390	32	M45	735

适用介质表：

衬里材料	使用温度T(℃)	适用介质	衬里厚度(mm)
PTFE(F4)	≤180	除溶融碱金属元素氟以外的各种浓度的酸、碱、盐/王水、有机碱等强腐蚀性介质。	根据公称通径和公称压力不同般厚度为2.5～5毫米，特殊情况订货时另加说明。
FEP(F46)	≤150	除溶融碱金属元素氟以外的各种浓度的酸、碱、盐/王水、有机碱等强腐蚀性介质。	根据公称通径和公称压力不同般厚度为2.5～5毫米，特殊情况订货时另加说明。
