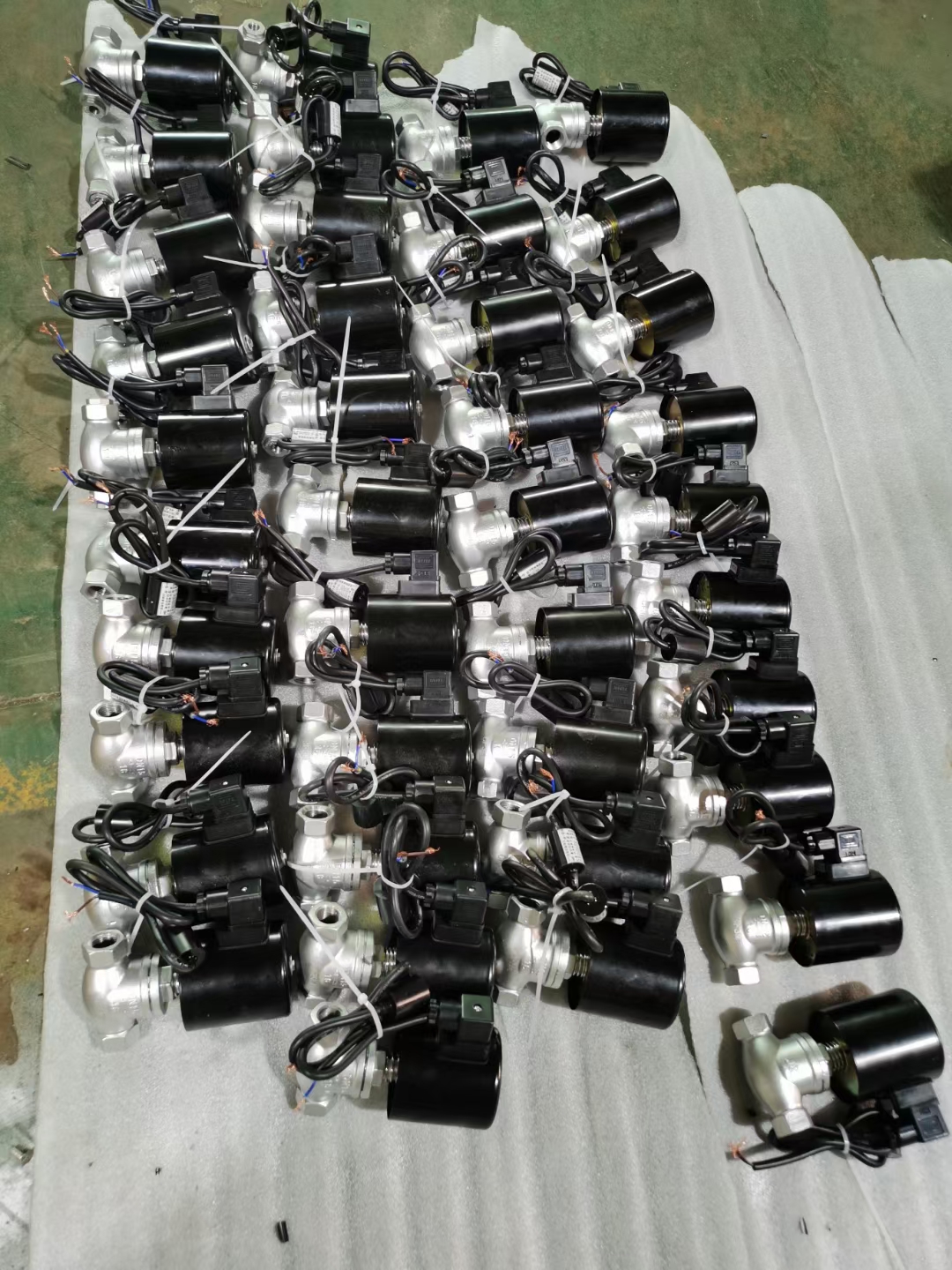

ZQDF蒸气电磁阀

一、蒸汽电磁阀用途：

ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实行对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制； ZQDF－Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于黏度小于4°E的油类。

二、蒸汽电磁阀技术参数：

型号参数	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公称压力(MPa)	1.6
工作压差(MPa)	DN15-50		0~1.6
工作压差(MPa)	DN65-100		0.05~1.6
介质种类	煤气、空气等	饱和蒸汽	过热蒸汽或高温气体	水油汽液	热水	高温水、油
介质温度℃(mm)	≤60	≤180	≤220	≤60	≤180	≤220
电压电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
泄漏量(ml/min)	按JB/T7352-94·F规定
功耗(VA)	50

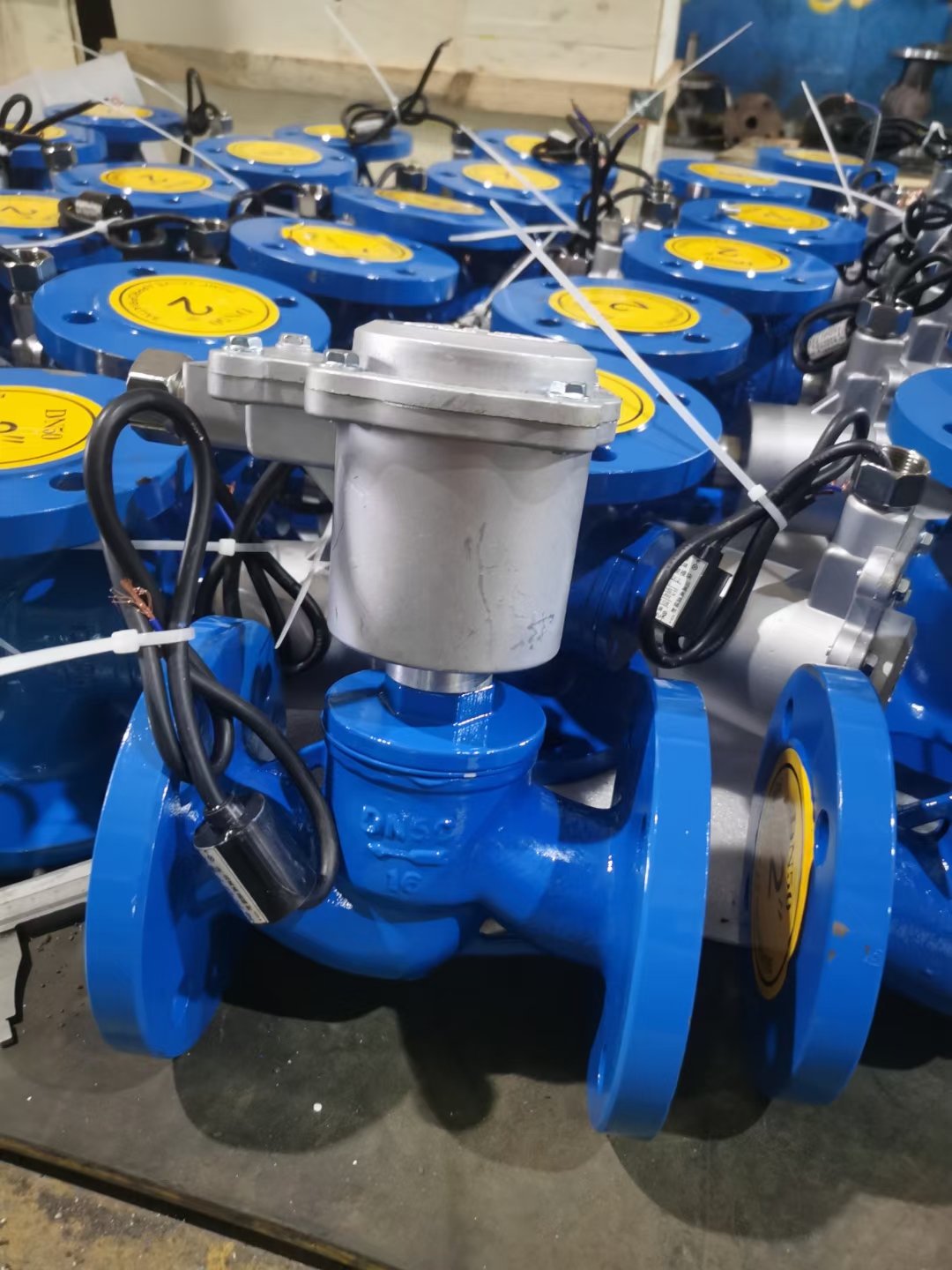

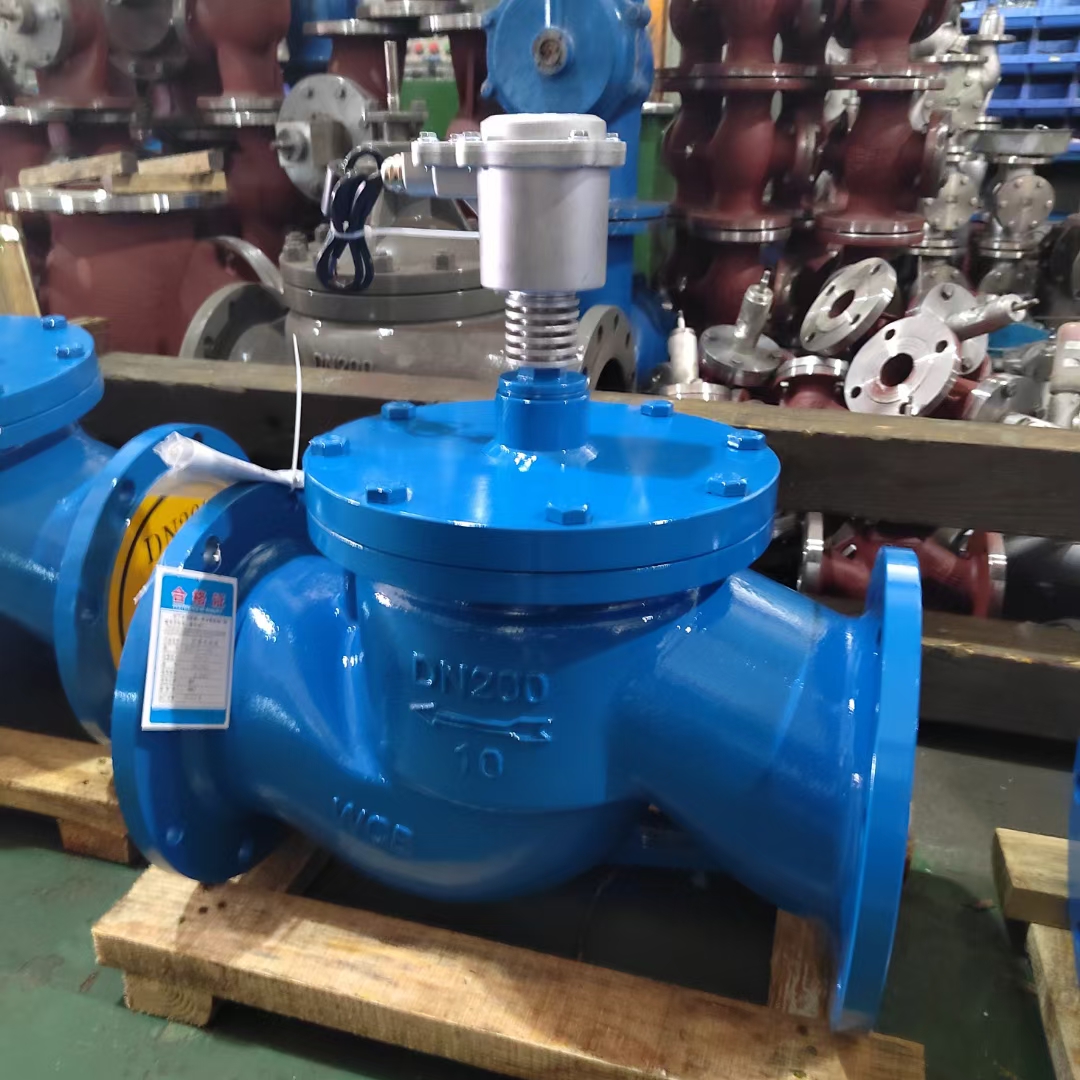

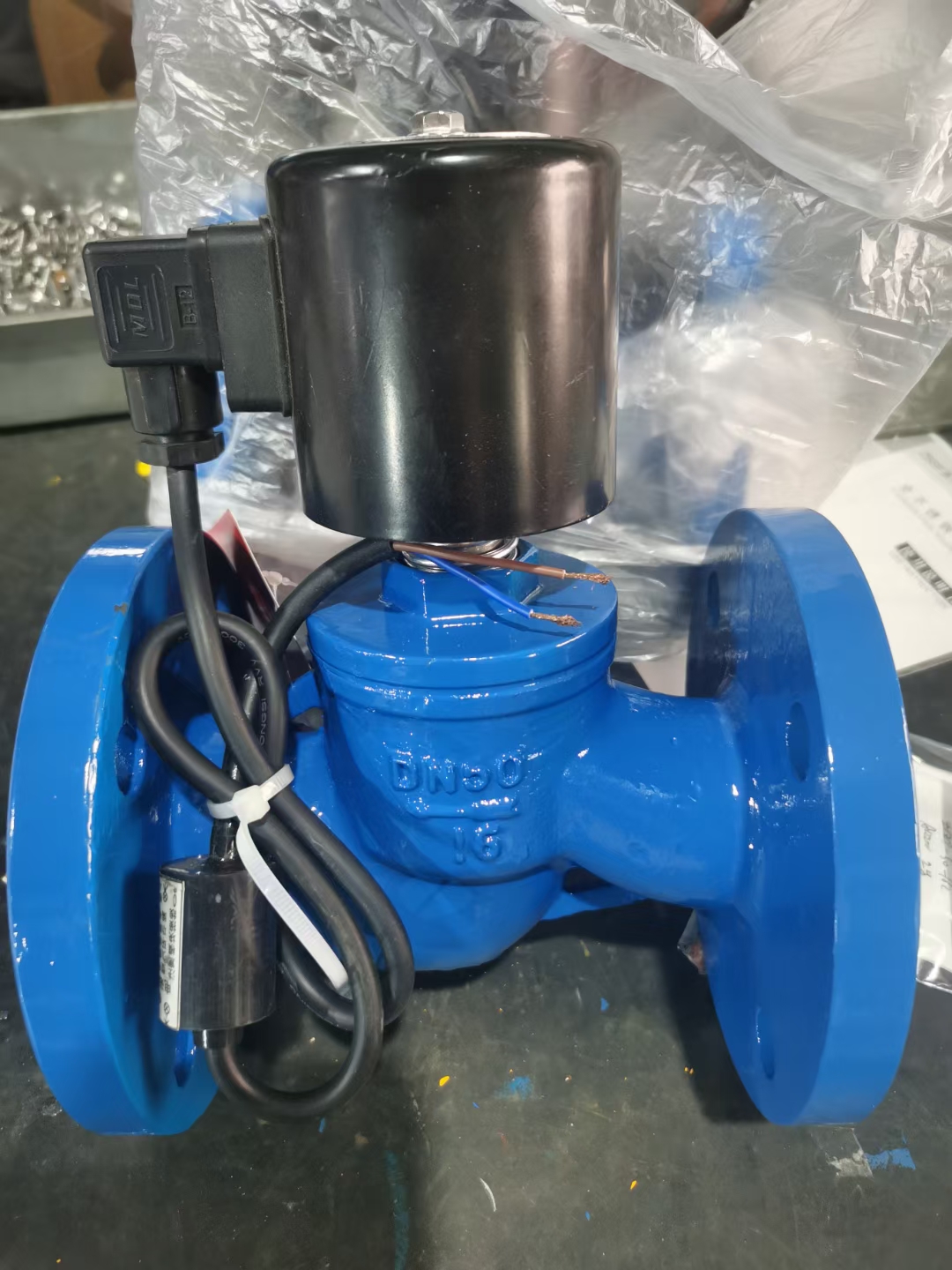

三、蒸汽法兰电磁阀安装尺寸：

公称通径DN	法兰纹连接
	外形尺寸		法兰尺寸
	H	L	D	D1	D2	b	f	n-d
15	153	130	95	65	46	14	2	4-φ14
20	153	150	105	75	56	16	2	4-φ14
25	153	160	115	85	65	16	3	4-φ14
32	176	180	140	100	76	18	3	4-φ18
40	176	200	150	110	84	18	3	4-φ18
50	192	230	165	125	99	20	3	4-φ18
65	250	290	185	145	118	20	3	4-φ18
80	260	310	200	160	132	20	3	8-φ18
100	290	350	220	180	156	22	3	8-φ18

四、蒸汽内螺纹电磁阀安装尺寸：

公称通径DN	内螺纹连接
	外形尺寸		内螺纹
	H	L	G
15	153	92	1-2
20	153	92	3-4
25	153	110	1
32	176	120	11-4
40	176	140	11-2
50	192	162	2
