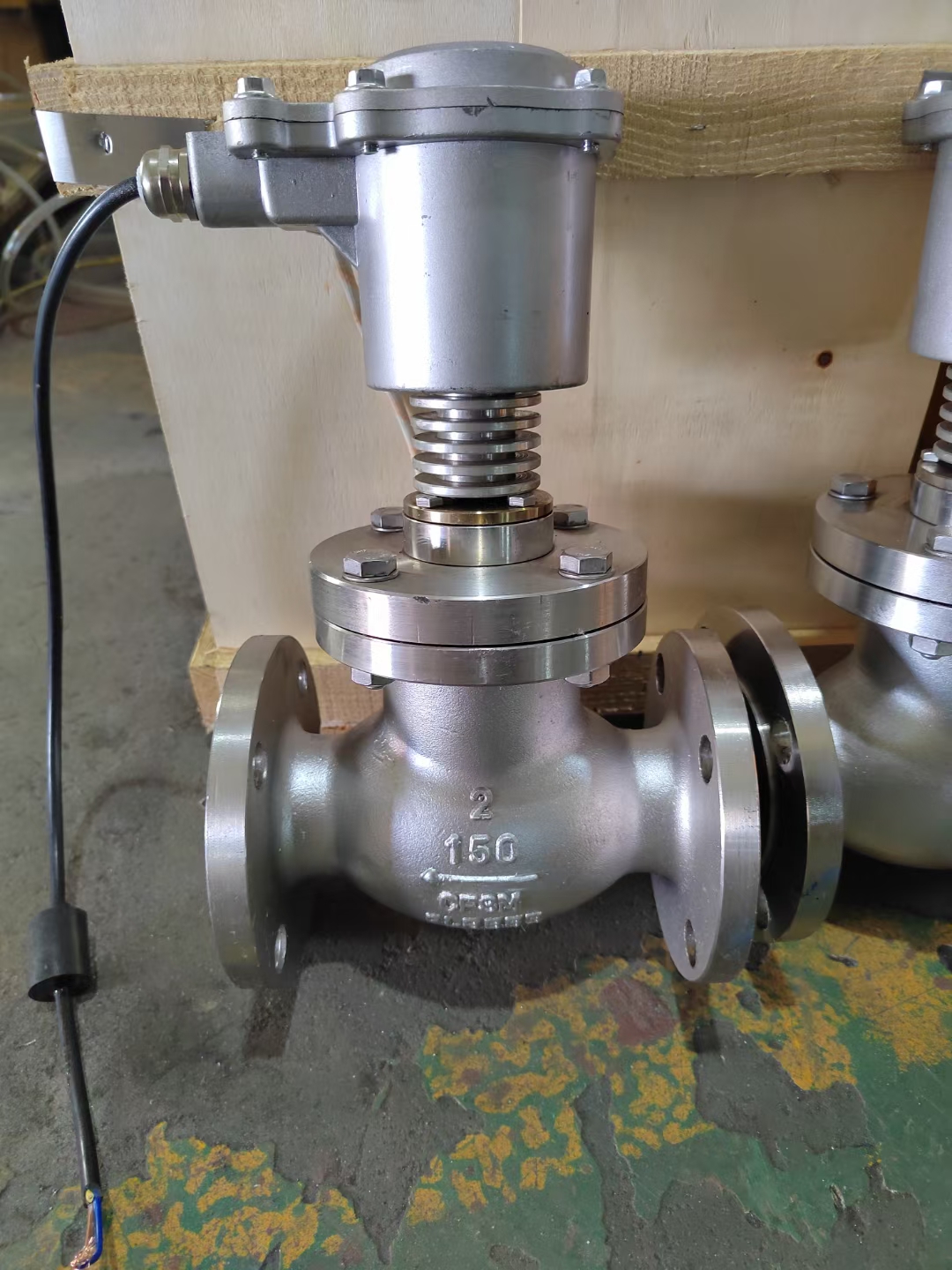

ZCZG高温电磁阀

一、高温电磁阀概述：

ZCZG/ZCZH高温电磁阀是先导直动型的电磁阀，其通用节制范围较广，可分别用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是针对管道中的介质进行双位自动调节和远程控制。

二、高温电磁阀技术参数：

介质温度℃	ZCZG		≤250
	ZCZH		≤400
公称压力	ZCZG		2.5
（MPa）	ZCZH		4
工作压差	ZCZG		0~2.5
（MPa）	ZCZH		0~4.0
公称通径（mm）	10	15		20	25	32	40	50	65	80	100
功耗（VA）	170						480
电源电压	AC220V其余规格可作特殊订货
额定流量系数（KV）	按JB/T7352-94规定
泄露量（ml/min）	按JB/T7352-94·F规定

三、高温电磁阀外型连接尺寸：

DN	L	H	D	D1	D2	D3	B	f1	f2	n-d
10	160	298	90	60	41	34	14	4	2	4-φ14
15	160	298	95	65	45	39	14	4	2	4-φ14
20	200	304	105	75	55	50	16	4	2	4-φ14
25	200	304	115	85	65	57	16	4	2	4-φ14
32	200	314	140	100	78	65	18	4	2	4-φ14
40	260	460	150	110	85	75	18	4	3	4-φ18
50	300	460	165	125	100	87	20	4	3	4-φ18
65	340	433	180	145	120	109	22	4	3	8-φ18
80	380	433	200	160	135	120	22	4	3	8-φ18
100	430	461	190	190	160	149	24	4.5	3	8-φ22
