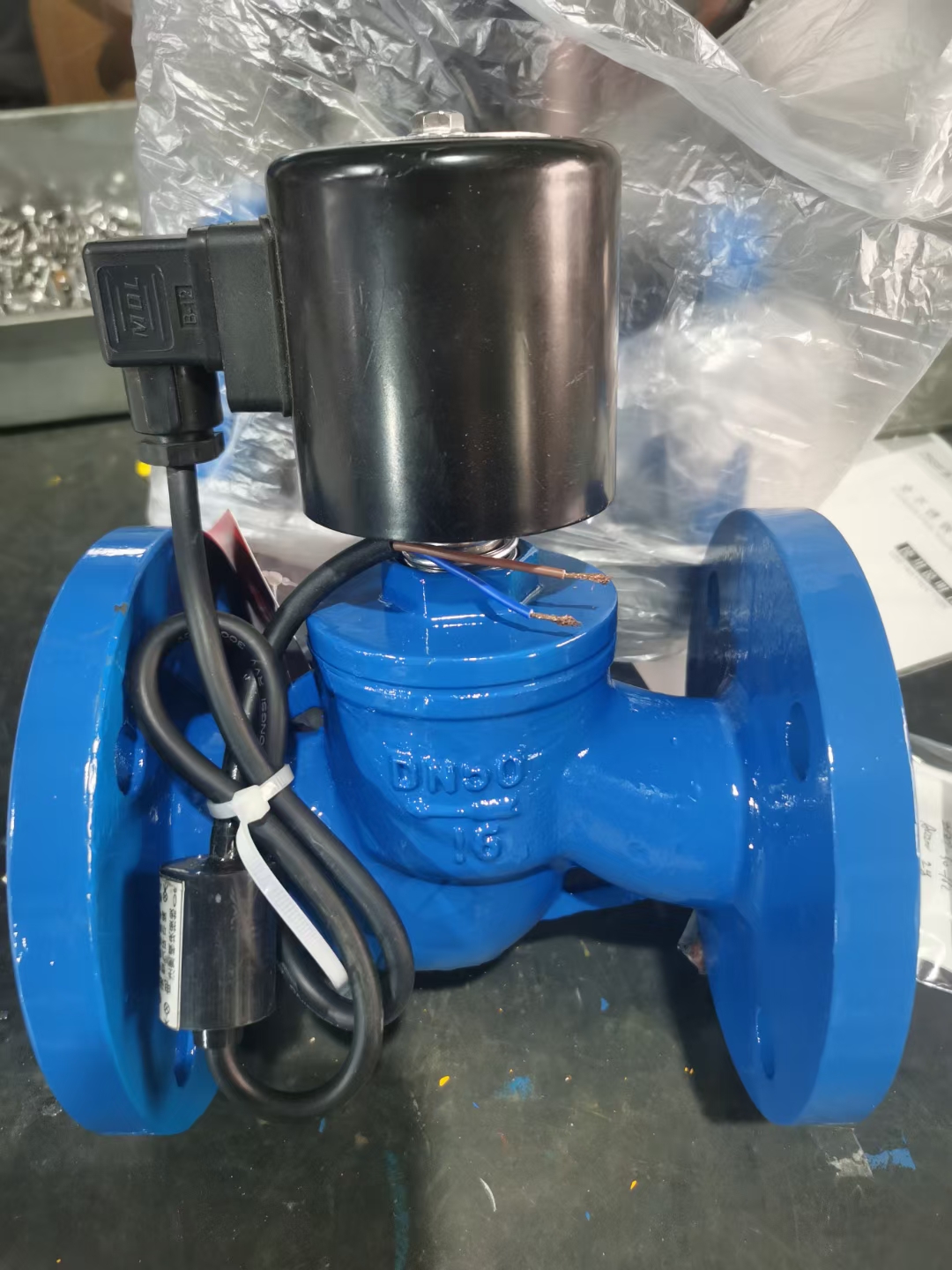

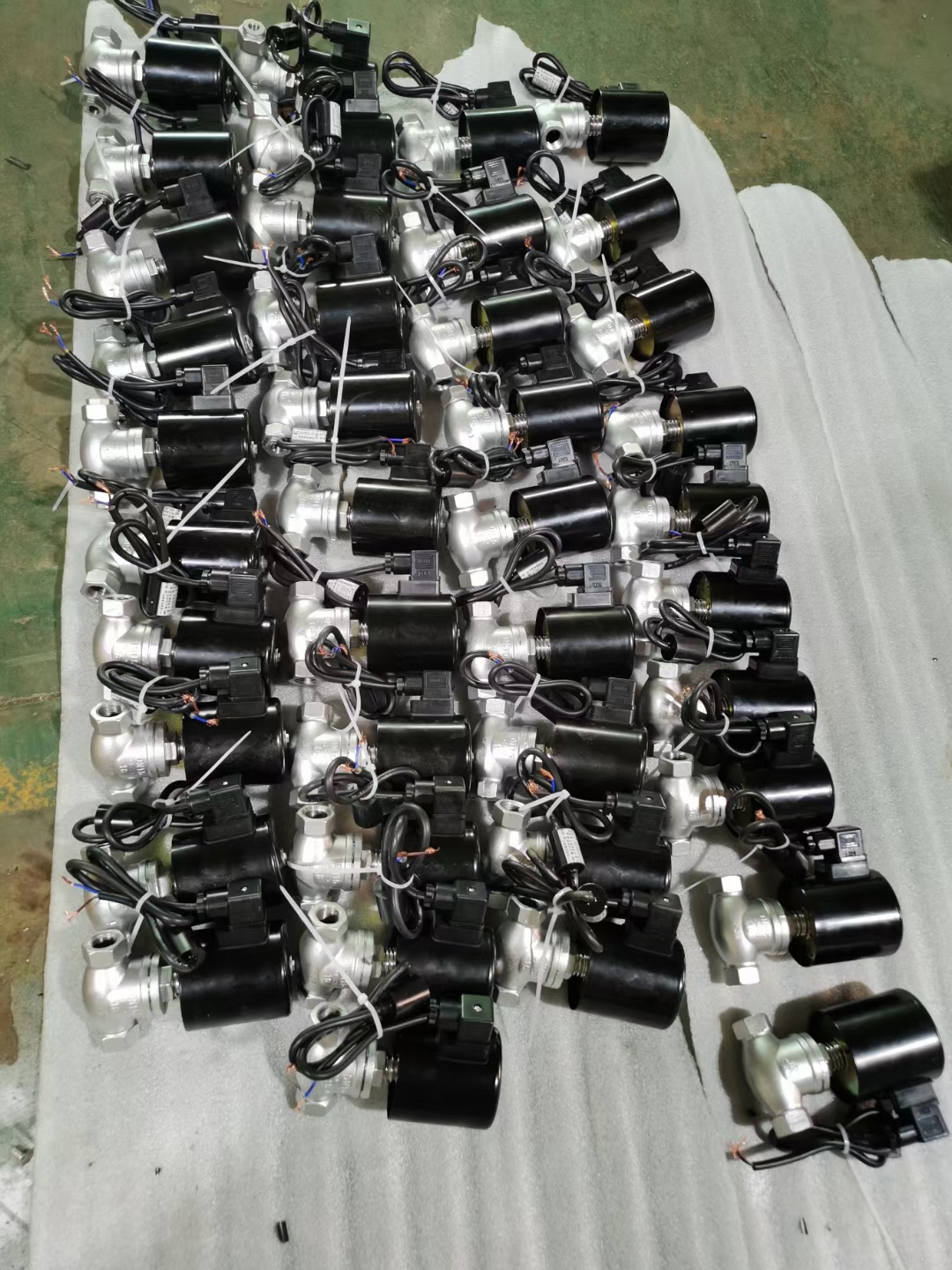

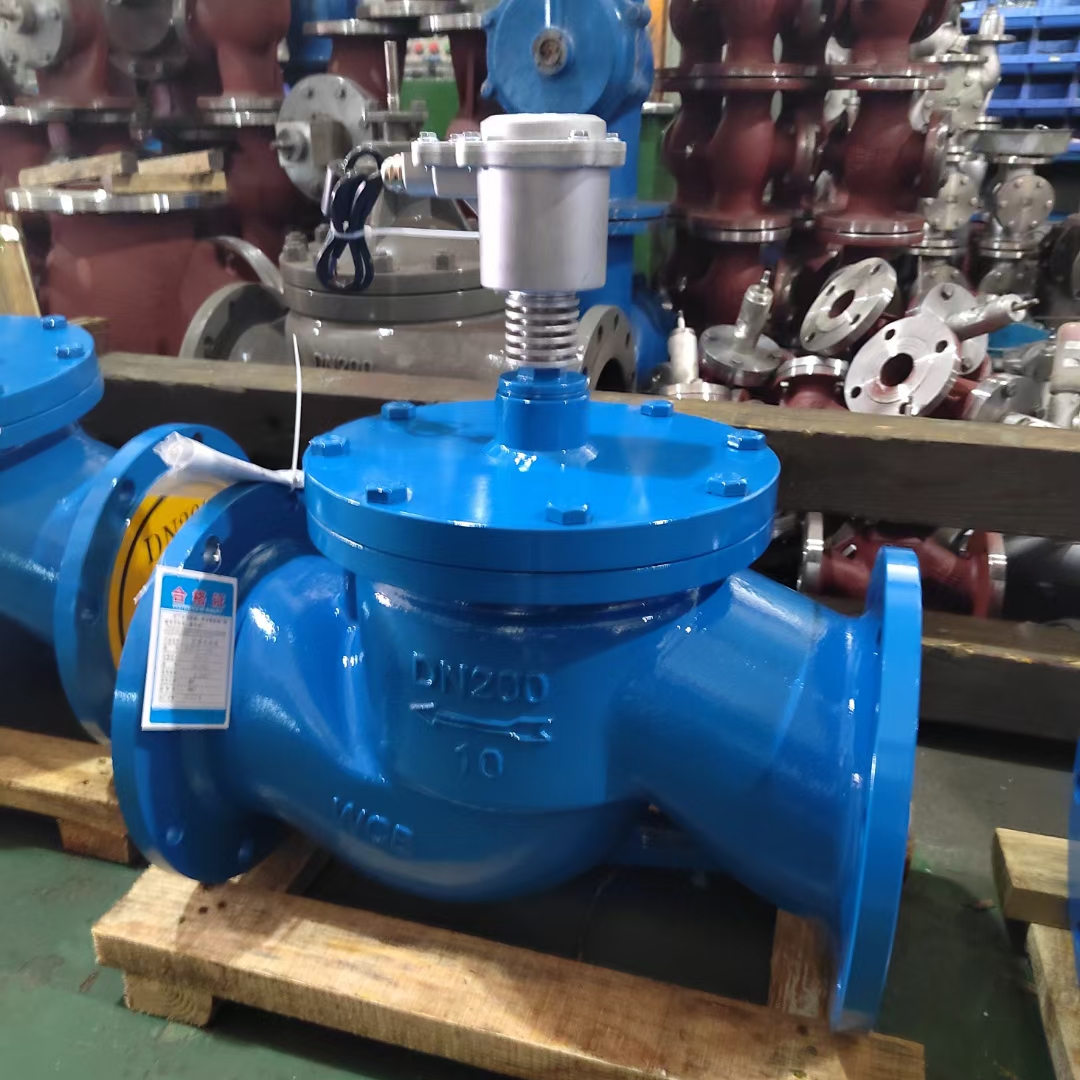

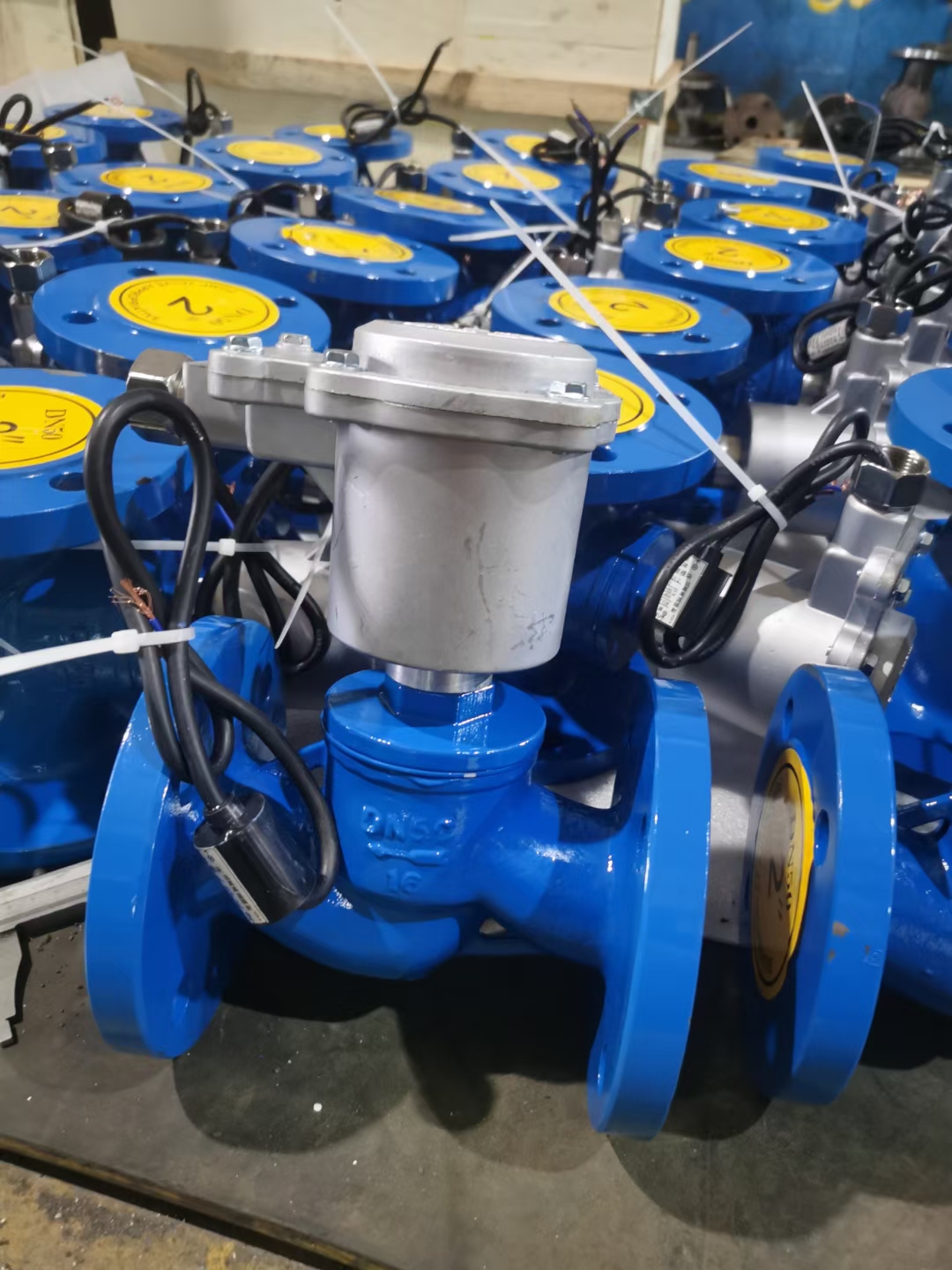

ZCZP电磁阀

一、活塞式蒸汽电磁阀用途：

ZCZP活塞式蒸汽电磁阀适用于以蒸汽加热为介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。

二、活塞式蒸汽电磁阀技术参数：

工作介质	蒸汽及其他腐蚀性气体
介质温度℃	≤200
工作压力 MPa	1.6
工作压差 MPa	0.05～1.6						0.1～1.6
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系数 KV
泄漏量 ml/min	按JB/T7352-94·F规定
公称通径 mm	15	20	25	32	40	50	65	80	100	125	150
功　　耗 VA	30、40			30

三、活塞式蒸汽电磁阀外形连接尺寸：法兰

公称通径DN	法兰纹连接
	外形尺寸		法兰尺寸
	H	L	D	D1	D2	b	f	n-d
15	175	130	95	65	46	14	2	4-φ14
20	180	150	105	75	56	16	2	4-φ14
25	195	160	115	85	65	16	3	4-φ14
32	205	180	140	100	76	18	3	4-φ18
40	220	200	150	110	84	18	3	4-φ18
50	235	230	165	125	99	20	3	4-φ18
65	250	290	185	145	118	20	3	4-φ18
80	260	310	200	160	132	20	3	8-φ18
100	290	350	220	180	156	22	3	8-φ18
125	365	400	250	210	184	22	3	8-φ18
150	400	480	285	240	211	24	3	8-φ22
200	416	600	340	295	266	24	3	12φ22
250	434	730	405	355	319	26	4	12-φ26
300	490	850	460	410	370	28	4	12φ26

四、活塞式蒸汽电磁阀外形连接尺寸：螺纹

公称通径DN	内螺纹连接
	外形尺寸		内螺纹
	H	L	G
15	153	92	1/2
20	153	92	3/4
25	153	110	1
32	176	120	11/4
40	176	140	11/2
50	192	162	2
