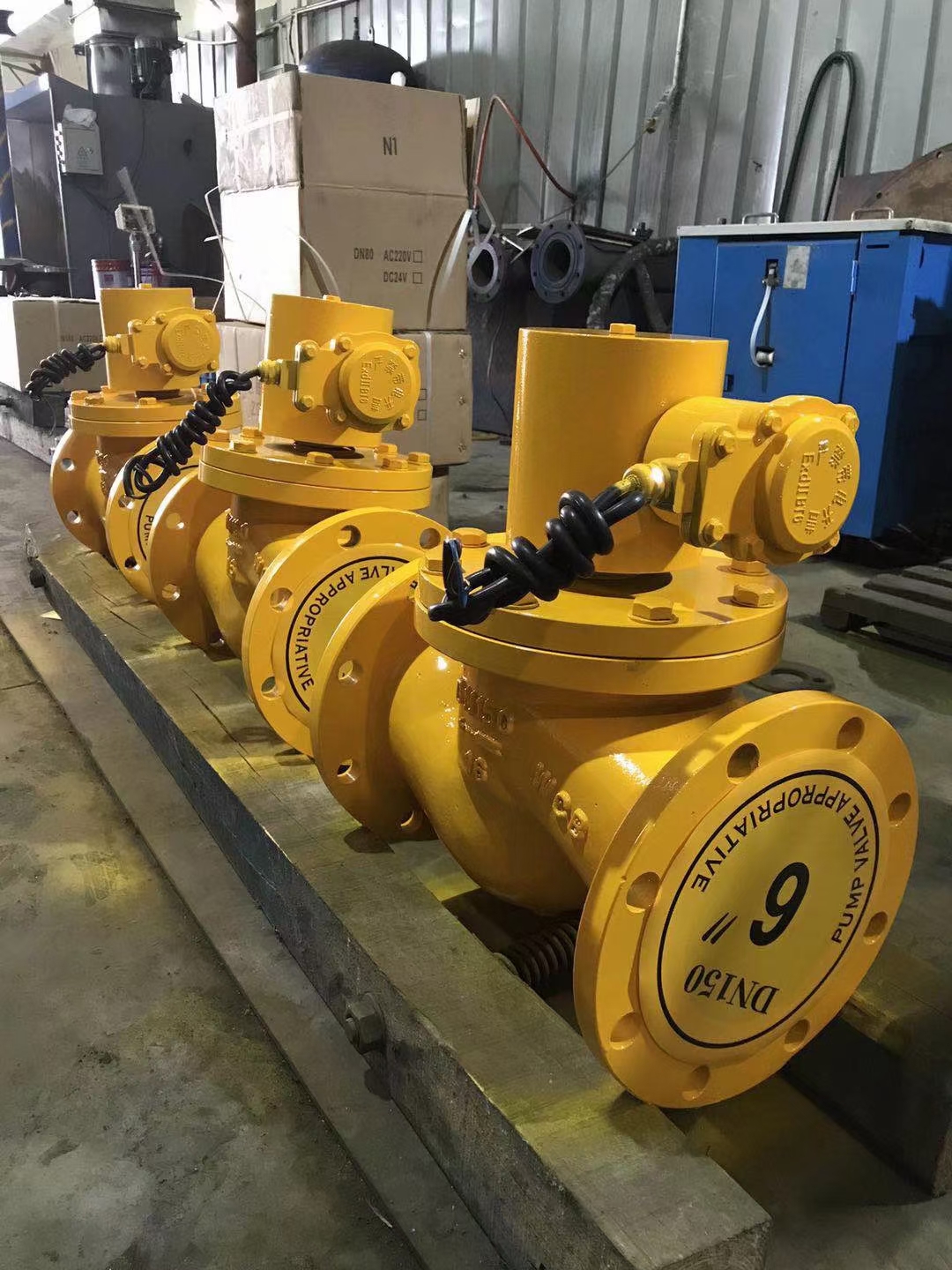

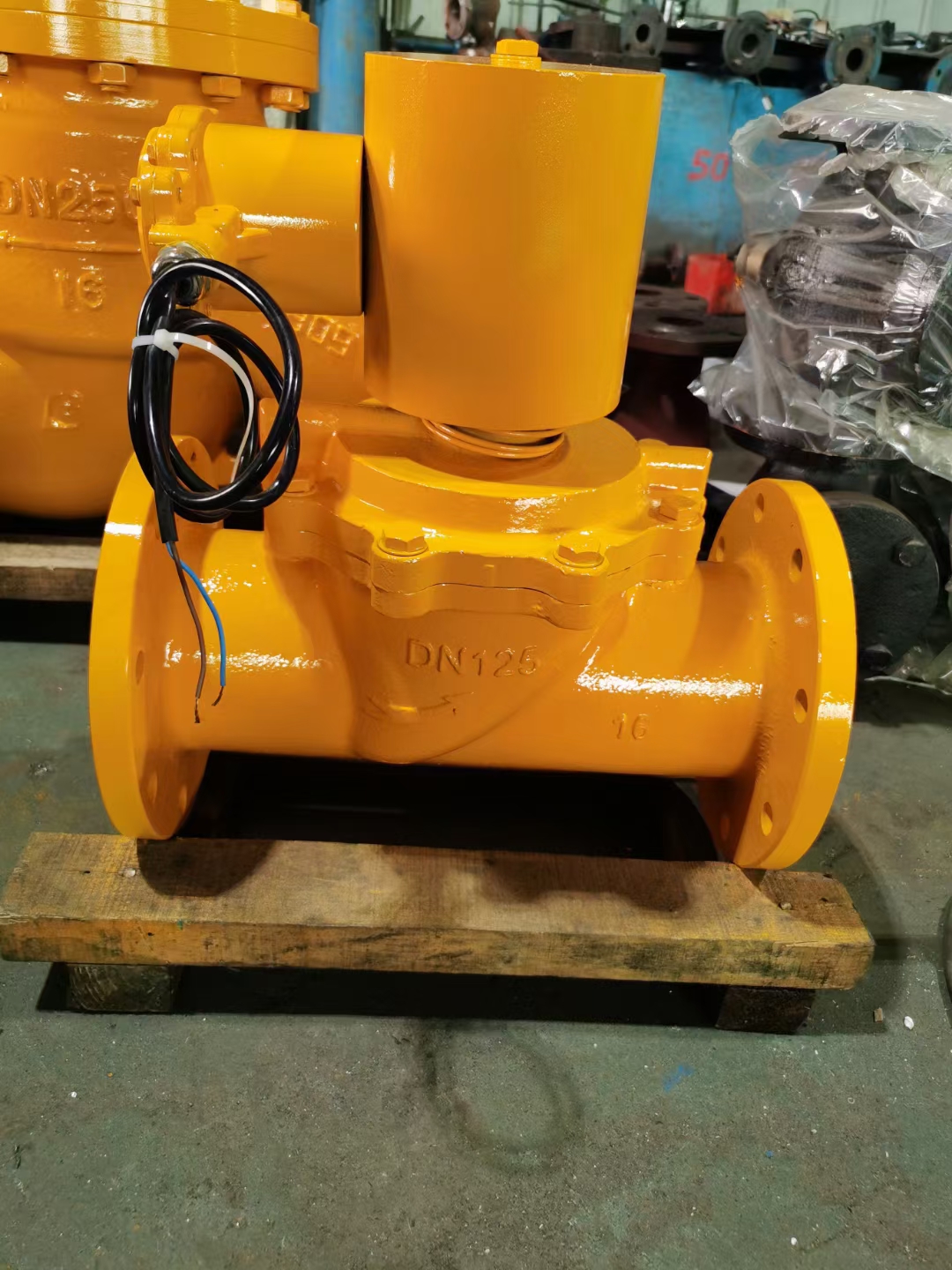

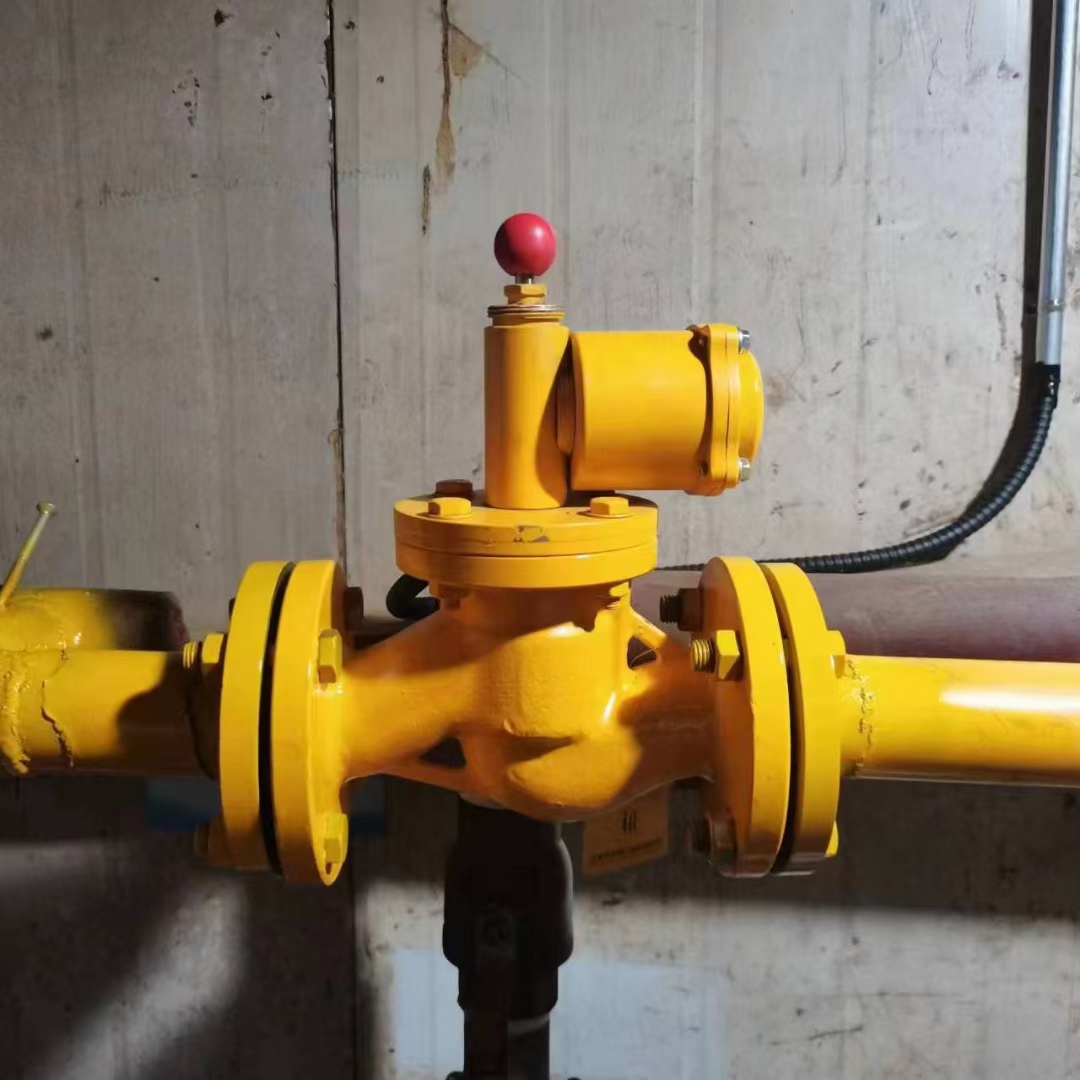

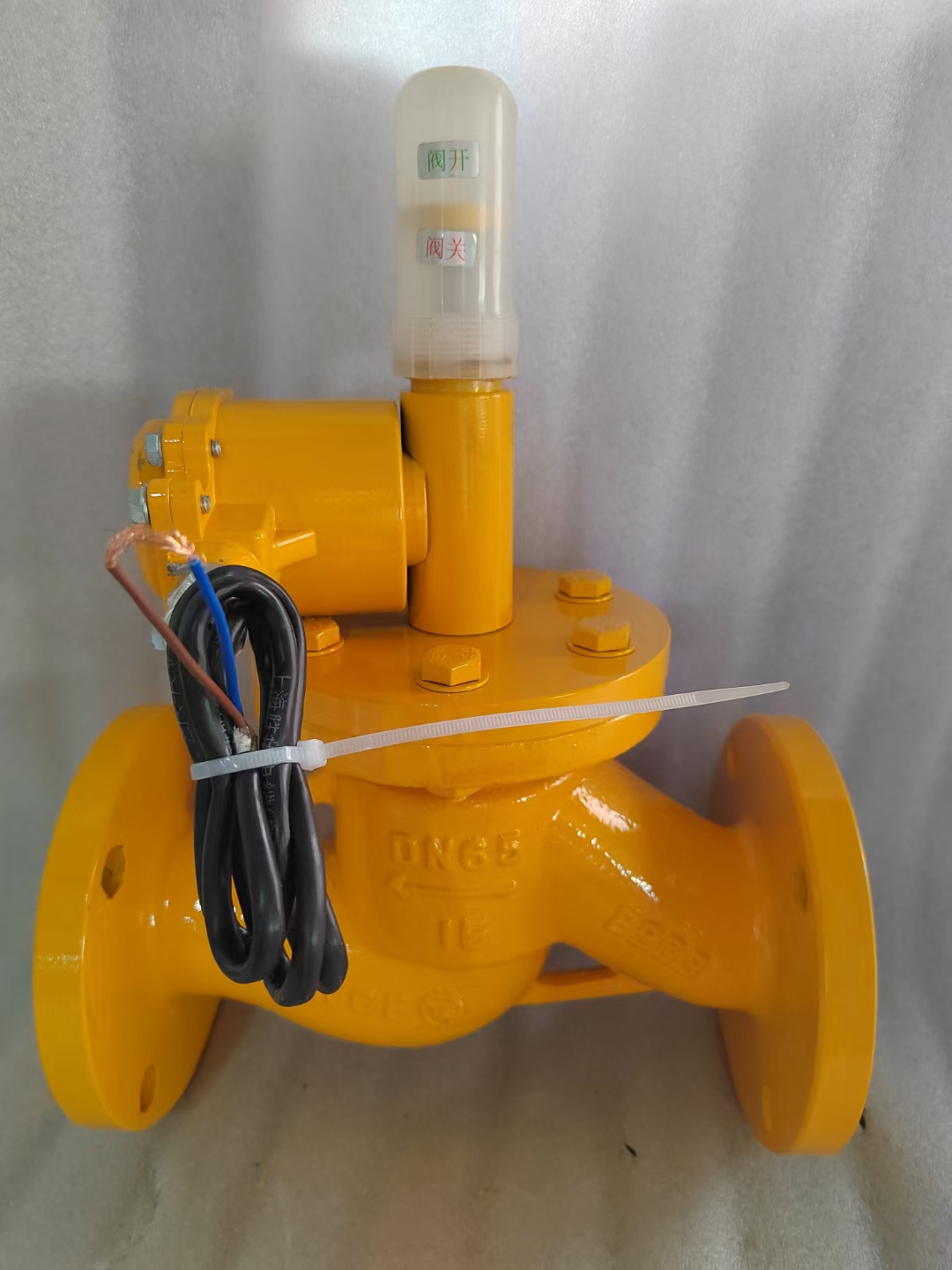

ZCRB系列常开式电磁紧急切断阀

一、ZCRB系列常开式电磁紧急切断阀概述：

ZCRB系列是新型的燃气管道工程的安全配套装置，主要应用如下：

1、与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门，切断燃气的供给，及时制止恶性事故的发生。

2、与热力设备的极限温度（或压力）安全控制器相连接。当设备内检测温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。

3、与高层建筑的中央消防报警系统相连接。当大厦发生危情时，自动切断大厦内的燃气供应，防止燃气爆炸的发生。

4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，在在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供应。

紧急切断阀具有极佳的技术性能，低负荷损失和高可靠性。适用于煤气、天然气及液化石油气等可燃气体，广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。 阀门功能及工作原理: 气紧急切断阀是常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能。

二、工作原理:

1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。 　

2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。此时即使撤去电源，阀门仍处于自锁状态，不会重新自动打开。 　　

3、阀门采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速。 　

4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。 　　注：根据客户要求也可提供断电关闭的常闭型紧急切断阀。

三、技术参数：

产品结构：直动式

公称压力：16Mpa

工作压力：0.5bar～6bar

工作压差：0~0.05Mpa

阀门规格：螺纹连接 G1/2";、G3/4";、G1";； 法兰连接 DN25～350

工作介质：煤气、天然气、液化石油气等无腐蚀性气液体

关闭时间：＜1秒

介质温度：-15℃~60℃

防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T5

打开方式：手动复位或电动复位

电源电压：AC220VA、DC24V、DC12V

电气防护等级：CEI IP65/IP67

安全等级：普通性     Ex型

控制方式：不间断输出或脉冲式电磁力

工作电压及电功率：交流 AC24V或220V，50Hz/14V；直流 AC12V/8.5W，AC24V/8.5W

四、燃气紧急切断阀法兰连接尺寸：
