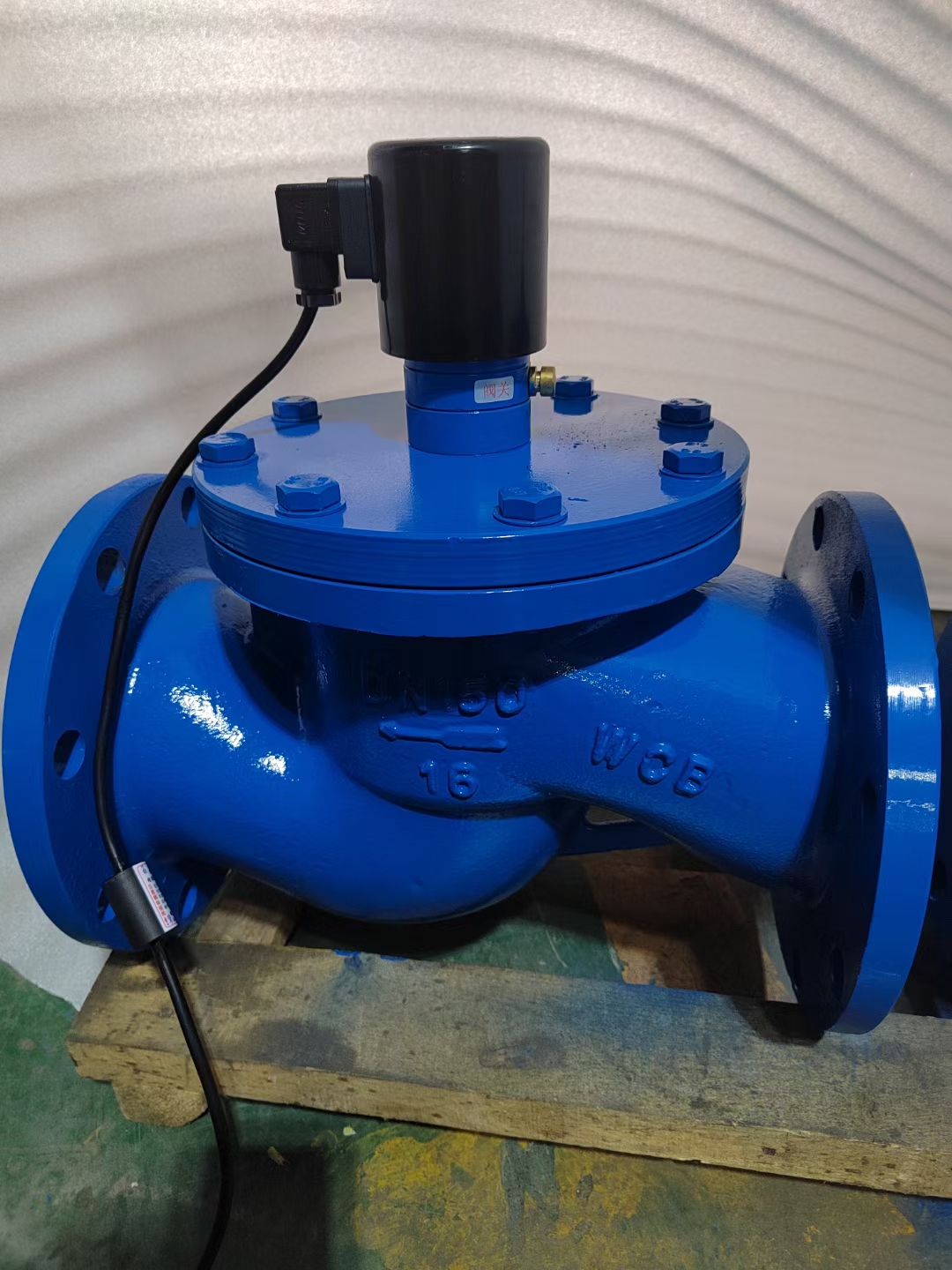

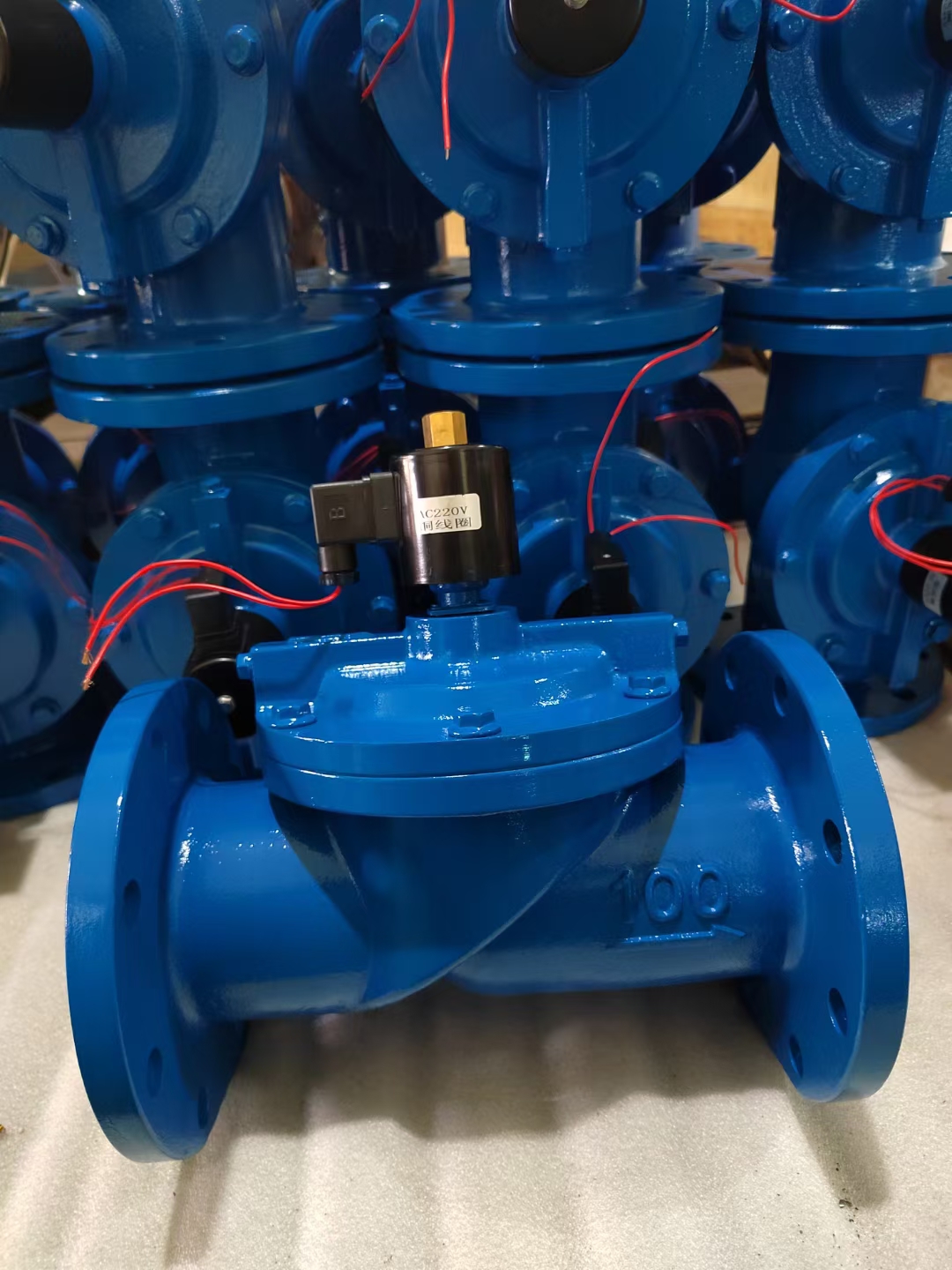

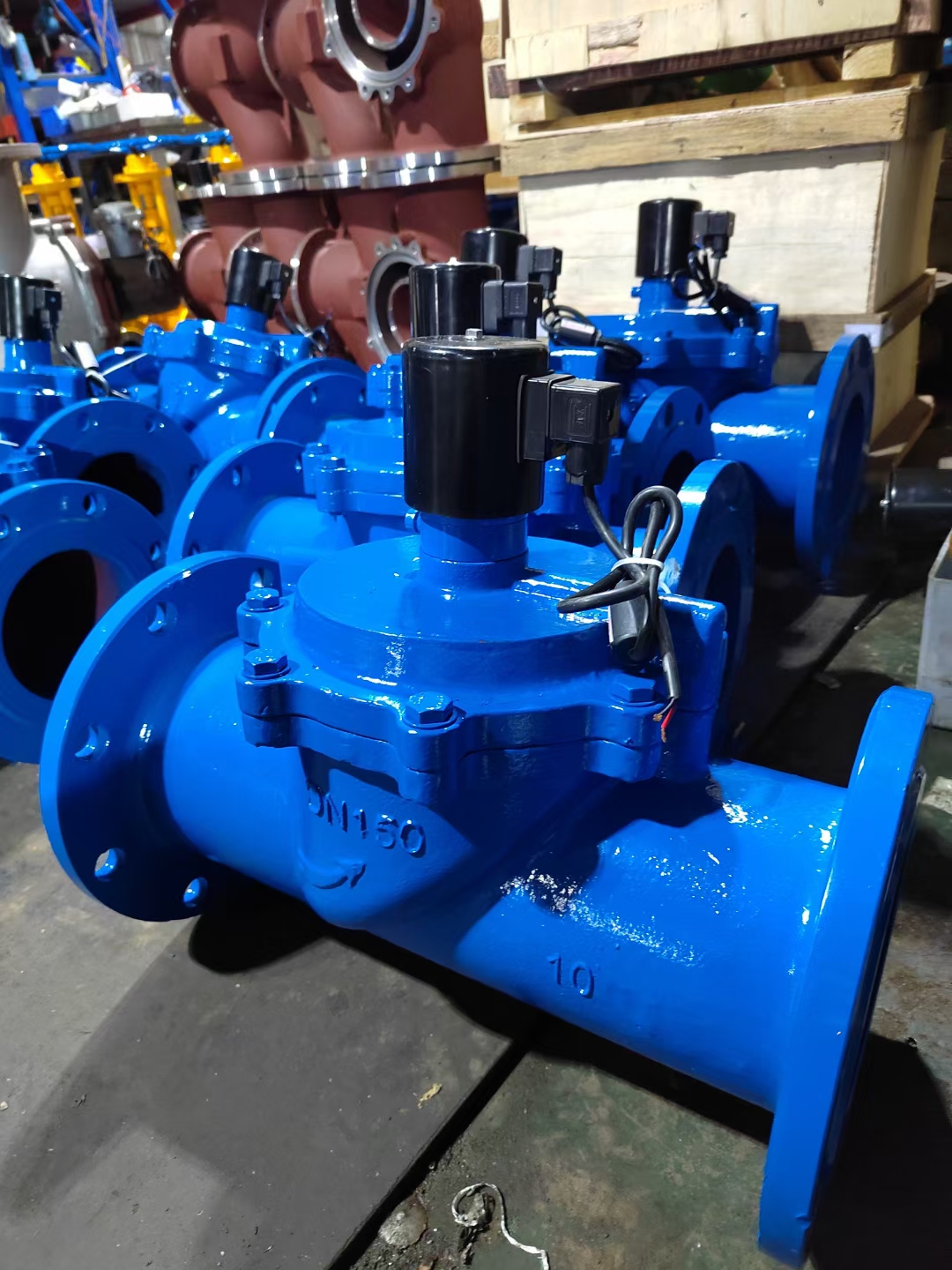

ZCS水用电磁阀

一、ZCS系列电磁阀用途：

本阀适用于以水或液体为工作介质，可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故队工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。

二、ZCS系列电磁阀技术参数：

工作介质	水、粘度≤4"　的油及其它非腐蚀性液体
介质温度℃	≤60
工作压力 MPa	1
工作压差 MPa	0.05～1.0						0.1~1.0							0.15～1.0
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系数 KV	按JB/T7352-94规定
泄漏量 ml/min	按JB/T7352-94·F规定
公称通径 mm	10	15	20	25	32	40		50	65	80	100	125	150		200	250	300
功　　耗	36VA

三、ZCS系列电磁阀安装尺寸：

公称通径DN	内螺纹连接				法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	112	80	1-2
20	119	80	3-4
25	123	90	1	130	160	115	85	65	16	3	4-φ14
32	137	140	11-4	137	180	140	100	76	18	3	4-φ18
40	152	156	11-2	152	200	150	110	84	18	3	4-φ18
50	164	180	2	152	230	165	125	99	20	3	4-φ18
65				222	290	185	145	118	20	3	4-φ18
80				239	310	200	160	132	20	3	8-φ18
100				255	350	220	180	156	22	3	8-φ18
125				416	360	250	210	184	22	3	8-φ18
150				440	400	285	240	211	24	3	8-φ22
200				443	600	340	295	266	24	3	8-φ22
250				493	750	395	350	319	26	3	12-φ22
300				549	850	445	400	370	26	4	12-φ22
