GL41H/W-16C德标Y型过滤器

上海双恩阀门制造有限公司GL41H/W-16C德标Y型过滤器产品有品牌和质量保证，双恩阀门为您全方面介绍GL41H/W-16C德标Y型过滤器相关技术参数、性能特点、用途、标准、选型、作用、图片、规格型号、使用方法、计算公式、外形尺寸、工作原理、产品说明书、操作规程、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的GL41H/W-16C德标Y型过滤器。
·质保体系：有了您的信任与支持，我们提供值得信赖的双恩阀门品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·产品标准：我们的产品按国家相关标准验收，产品质量实行"售后跟踪"服务。
·解决方案：提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。

在线咨询

产品详情介绍

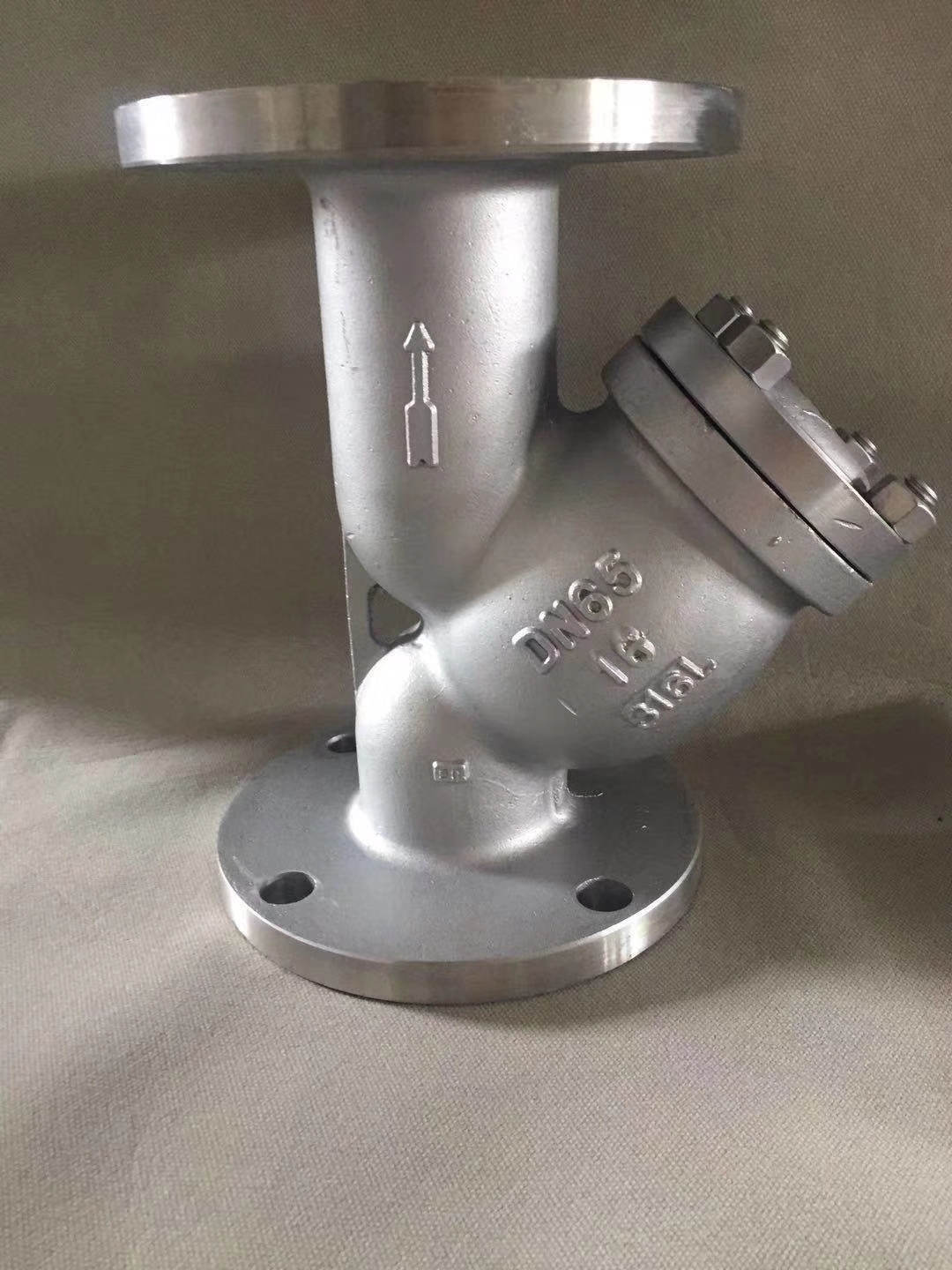

GL41H/W德标Y型过滤器

一、产品概述：

GL41H/W德标Y型过滤器主要应用于热油系统、电站、蒸汽系统、热水系统、热电厂、天然气系统、水循环系统、冷冻系统、化工业系统等行业中。结构长度标准：DIN3202-F1系列；法兰标准：DIN2531-2545；壳体强度试验1.5×PN

二、过滤网技术参数：

水介质	20-40 MESH
气介质	40-100 MESH
油介质	10-160 MESH

三、GL41H/W德标Y型过滤器主要零部件：

零件名称	碳钢	不锈钢
阀体	GS-C25、WCB	奥式体不锈钢
阀盖	GS-C25、WCB	奥式体不锈钢
网	SS304	奥式体不锈钢
螺栓	B7	1Cr18Ni9Ti
螺母	2H	1Cr18Ni9Ti
中密封垫片	柔性石墨+SS304	柔性石墨+SS304

四、GL41H/W德标Y型过滤器外形连接尺寸：

公称通径		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	150	160	180	200	230	290	310	350	400	480	600	730	850
H		85	95	110	125	145	155	175	210	230	270	300	385	535	680
重量（kg）	PN16	3	4	5	7	9	12	16	21	30	43	61	121	154	255
	PN25	3.5	4	5.5	7	9	12	16	21	32	47	64	144	178	285
	PN40	4	5	6	8	10	13	19	24.5	35	51	71	144	178	285
Kv		7	11	18	26	37	60	100	150	230	330	400	650	1200	1900

订货须知:

德标Y型过滤器型号、公称通径DN 、流量系数KV 、公称压力和压差、阀内组件材料、流量特性、适用温度、是否带附件。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

如有任何疑问,您可以联系我们,我们一定会尽心尽力为您提供优质的服务。
