Y43H-16/25C先导式蒸气减压阀

上海双恩阀门制造有限公司Y43H-16/25C先导式蒸气减压阀产品有品牌和质量保证，双恩阀门为您全方面介绍Y43H-16/25C先导式蒸气减压阀相关技术参数、性能特点、用途、标准、选型、作用、图片、规格型号、使用方法、计算公式、外形尺寸、工作原理、产品说明书、操作规程、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的Y43H-16/25C先导式蒸气减压阀。
·质保体系：有了您的信任与支持，我们提供值得信赖的双恩阀门品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·产品标准：我们的产品按国家相关标准验收，产品质量实行"售后跟踪"服务。
·解决方案：提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。

在线咨询

产品详情介绍

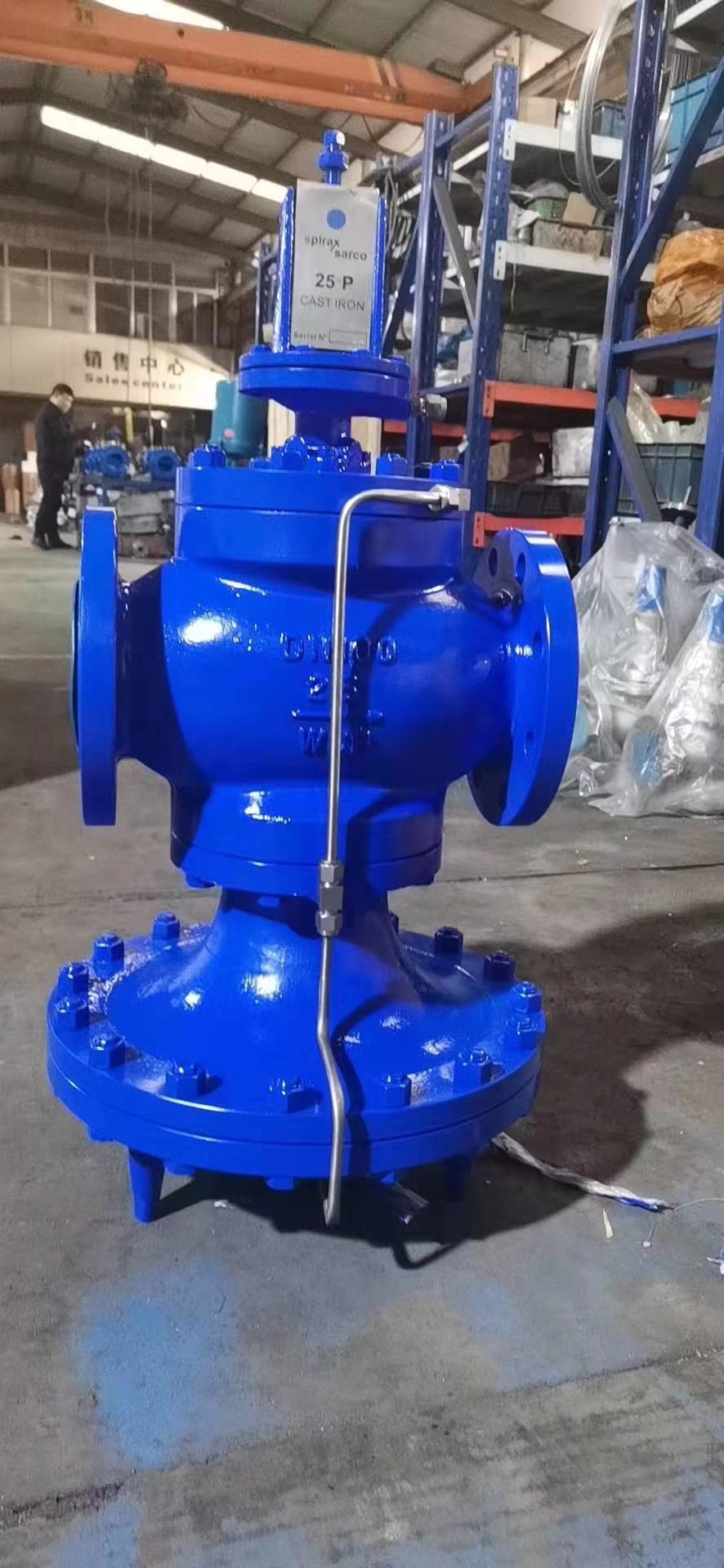

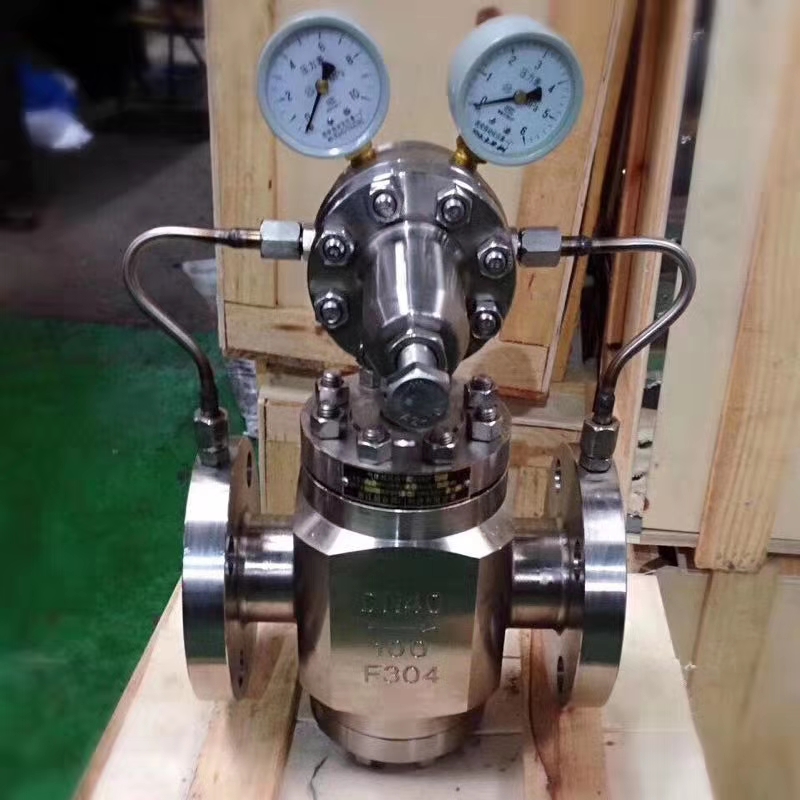

Y43H蒸气减压阀

一、产品概述：

Y43H蒸气减压阀属于先导活塞式减压阀．由主阀和导阀两部分组成．主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

二、安装事项：

1、装减压阀之前必须对管路系统进行冲洗清理。以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。

2、阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。

3、减压阀在安装使用时，应把旁通管道的截止阀打开，排除管路中的冷凝水和汽水的混合物，以防减压阀开启时产生水圾现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需的压力（以阀后表压为准），调整后，将锁紧螺母背紧，拧上防护罩。

4、减压阀前应安装过滤器，以防介质中的杂物进入减压阀，影响其性能。

5、安装的减压阀前后应有一段直管，阀前的直管长度约为600毫米，阀后的直管长度约为1毫米。

6、一般减压阀都要求进出口压差必须≥0.2Mpa。

7、减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为＜1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。

8、应该看到，水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能。

三、主要零件材质：

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀瓣	2Cr13
缸套活塞	铝铁青铜
膜片	1Cr18Ni9
活塞环	合金铸铁/对位聚苯
导阀座导阀杆	2Cr13
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

四、技术参数：

公称压力（Mpa）	1.6	2.5	4	6.4	10	16
壳体试验压力（Mpa）*	2.4	3.75	6	9.6	15	24
密封试验压力（Mpa）	1.6	2.5	4	6.4	10	16
*高进口压力（Mpa）	1.6	2.5	4	6.4	10	16
出口压力范围（Mpa）	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
压力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）P2G	GB12246-1989
*小压差（Mpa）	0.07	0.1	0.15	0.4	0.5	0.8
渗漏量	GB12245-1989

五、外形连接尺寸：

公称通径DN	PN1.6-4.0外形尺寸
	L		H		Hl
	1.6/2.5MPa	4.0MPa
15	160	180	265		85
20	160	180	265		85
25	180	200	280		95
32	200	220	280		95
40	220	240	290		105
50	250	270	300		130
65	280	300	315		145
80	310	330	330		170
100	350	380	405		200
125	400	450	450		225
150	450	500	485		265
200	500	550	570		290
250	650		640		325
300	800		740		360
350	850		810		395
400	900		950		430
500	950		1080		500
公称通径DN	PN6.4-16.0外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180	280	100
20	180	200	280	100
25	200	220	300	115
32	220	230	300	115
40	240	240	315	130
50	270	300	340	135
65	300	340	355	150
80	330	360	370	175
100	380		450	205
125	450		510	235
150	500		555	275
200	550		640	300
250	650		720	335
300	800		830	375
350	850		880	410
400	900		1020	445
500	950		1080	515

六、流量系数：

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250

订货须知：

蒸汽减压阀型号、口径、是否带附件以便我们的为您正确选型。若已经由设计单位选定蒸汽减压阀型号，请按蒸汽减压阀型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
