Y42X-16C可调式减压阀

上海双恩阀门制造有限公司Y42X-16C可调式减压阀产品有品牌和质量保证，双恩阀门为您全方面介绍Y42X-16C可调式减压阀相关技术参数、性能特点、用途、标准、选型、作用、图片、规格型号、使用方法、计算公式、外形尺寸、工作原理、产品说明书、操作规程、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的Y42X-16C可调式减压阀。
·质保体系：有了您的信任与支持，我们提供值得信赖的双恩阀门品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·产品标准：我们的产品按国家相关标准验收，产品质量实行"售后跟踪"服务。
·解决方案：提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。

在线咨询

产品详情介绍

一、产品概述：

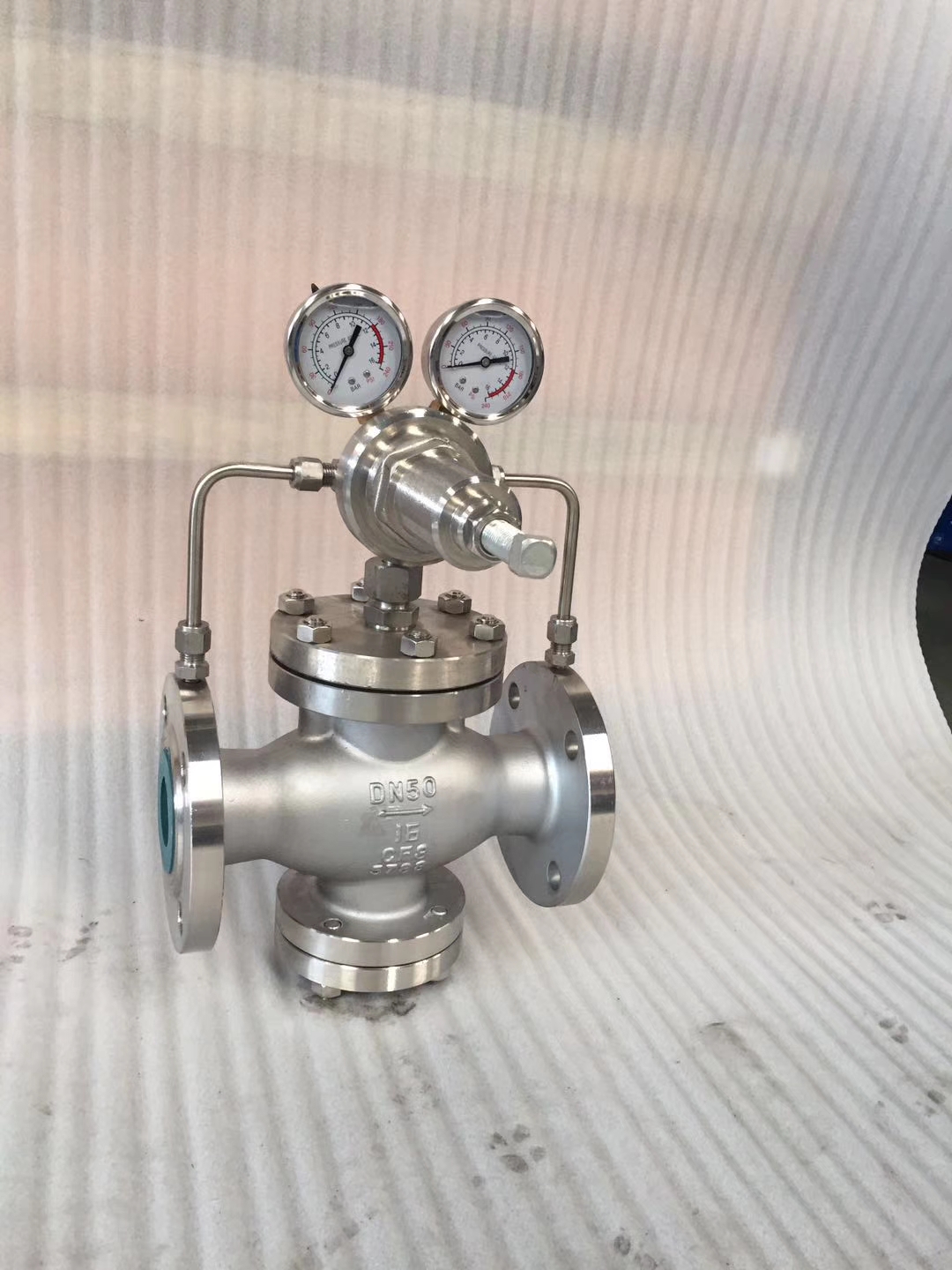

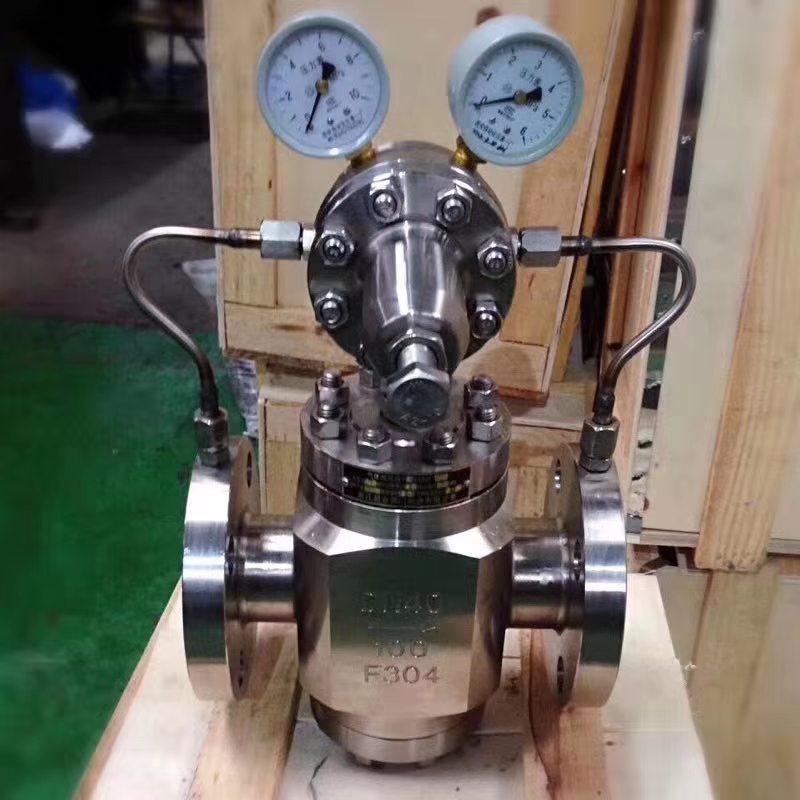

YK43X/F/Y型先导活塞式气体减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

二、主要零件材质：

零件名称	零件材料
阀体阀盖底盖	WCB/FCB*
阀座阀盘	2Cr13/304*
缸套	2Cr13/25(镀硬铬)/304*
活塞	2Cr13/铜合金/铜合金*
活塞环	合金铸铁/对位聚苯*
导阀座导阀杆	2Cr13/304*
膜片	1Cr18Ni9Ti
主阀导阀弹簧	50CrVA
调节弹簧	60Si2Mn
密封垫(X/F/Y)	橡胶/聚四氟乙稀/硬质合金
导阀体导阀盖	25/304*

三、技术参数：

公称压力(Mpa)	1.6	2.5	4	6.4	10	16
壳体试验压力(Mpa)*	2.4	3.75	6	9.6	15	24
密封试验压力(Mpa)	1.6	2.5	4	6.4	10	16
*高进口压力(Mpa)	1.6	2.5	4	6.4	10	16
出口压力范围(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
*小压差(Mpa)	0.15	0.15	0.2	0.4	0.8	1
渗漏量	X/F(聚四氟乙稀/橡胶)：O渗漏　Y(硬密封)：按GB12245-1989

四、外形连接尺寸：

通径DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

五、流量系数：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

订货须知：

减压阀型号、阀口径、是否带附件以便我们的为您正确选型、的使用压力、的使用介质的温度。若已经由设计单位选定我司的先导活塞式气体减压阀型号，请按先导活塞式气体减压阀型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

由我们的专家为您审核把关。
