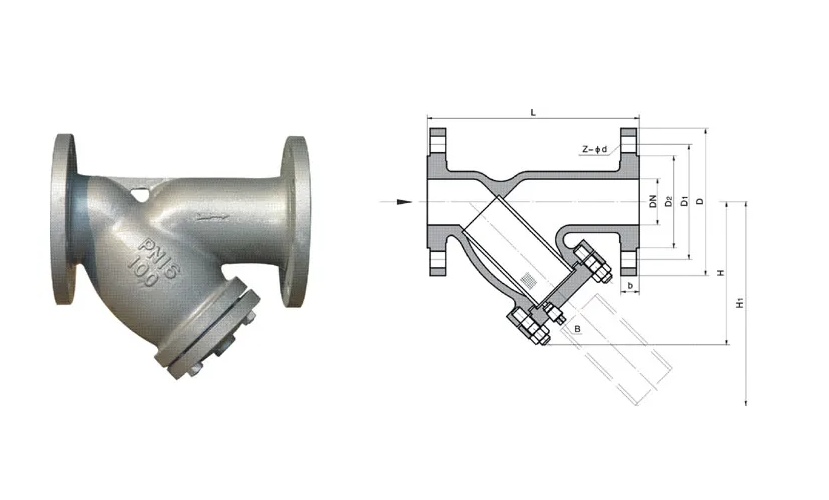

一、Y型过滤器

1、Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

2、安装与维护：
（1）Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。
（2）过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质
（3）清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
（4）如发现不锈钢钢丝网变形或损坏，需马上更换。

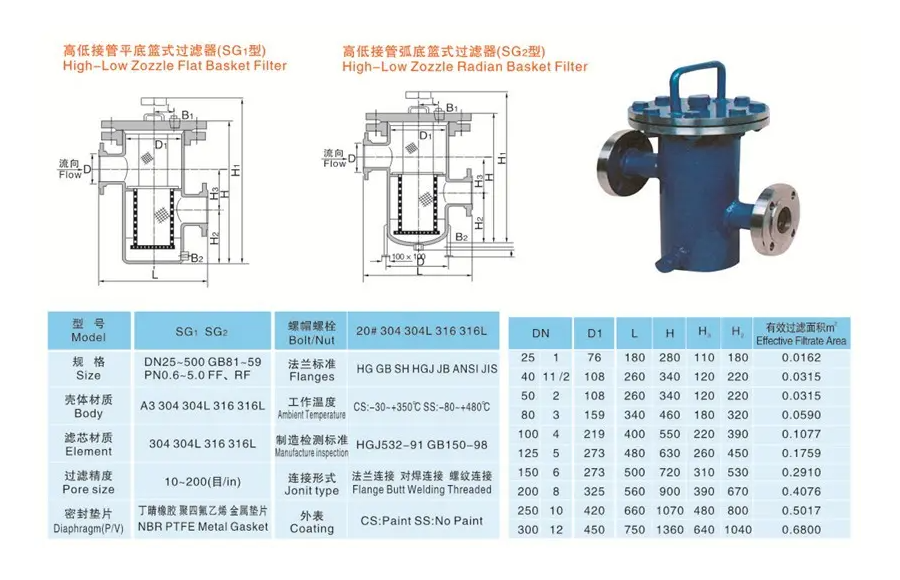

二、篮式过滤器

1、篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。

2、安装与维护：

（1）篮式过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致。
（2）过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。
（3）清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
（4）如发现不锈钢钢丝网变形或损坏，需马上更换。

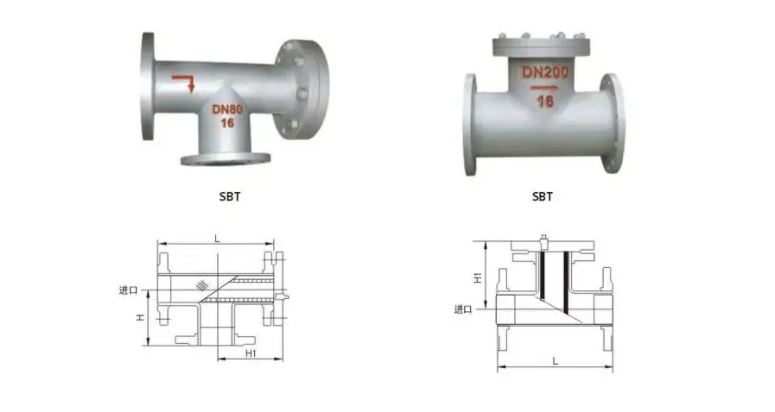

三、T型过滤器

 1、T型过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

T型过滤器分为直流式和折流式，折流式T型过滤器一般安装于管道直角处，具有占地小、清洗方便，节省费用等特点。

2、安装与维护：

（1）T型过滤器安装时，进出口方向与阀体上的箭头方向应保持一致。

（2）过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。

（3）清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

（4）如发现不锈钢钢丝网变形或损坏，需马上更换。

四、消气过滤器

1、消气过滤器是流量计的附属设备，它具有消气、过滤液体中固体杂质的作用，从而保证流量计的计量精度，延长流量计的使用寿命。

含有气体的液体从进口流经消气过滤器，含有气体的液体碰到阻尼筒。液体中的夹杂的气体上升到消气过滤器的壳体内，随着气体量油的增加，消气过滤器的壳体内的气量升高，液面受压下降，浮球随之下沉，将阀门打开。集结在壳体内的气体通过阀门排放出去，气体排放一定量后，消气过滤器内气压下降，浮球随之上升并带动连接关闭阀门，同时管道中的杂质由过滤网过滤，干净的液体流向流量计。反此反复，液体中的杂质、气体不断被过滤、排出，保证流量计长期安全精确的计量。

2、安装与维护：

（1）消气过滤器应立式安装在流量计前，流体方向与壳体上的箭头方向一致。

（2）使用前应把排气阀先打开，保证流体中的空气在进入流量计之前能够顺利排出。

（3）过滤器应要定期清洗，以减少压力损失和保证过滤效果。

（4）在排气过滤如有油气沫少量喷出是正常现象，以喷出油气沫影响周边环境时，可用一根软管接到排气阀出口，把油气沫导入接油筒内。

（5）如有大量的油喷出属于不正常现象，须把消气过滤器排气关闭，关闭上下游的阀门，折开消气过滤器进行检修。

五、手摇刷式过滤器

1、手摇刷式过滤是一种半自动清洗过滤器，利用过滤器滤网内置的刷子和刷架，刷除滤网上的污物、杂质等颗粒，再通过排污阀排出。其*大特点是：清洗可在过滤器工作过程中进行，无需断流不影响设备的正常运行。

手摇刷式过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。该过滤器结构合理，用材讲究，壳体采用优质碳钢，也可根据用户要求采用不锈钢；有机毛刷采用无机材料制成（弹性好，强度较高，耐蚀及耐老化性能优）和不锈钢刷架组成；滤网为精心制作不锈钢楔形网，结构讲究，十分便于刷去杂物，过滤、清洗效果大大优于冲孔网或纺织网，且洗网时刷毛不易损伤。当进出口压力表压差达到0.04MPa时，需要打开排污阀，人工轻轻转动手柄进行排污；直至排出水质变清，关闭排污阀，完成排污。整个排污过程，系统可正常运行，无需停机。

手摇刷式过滤器（SSY型）

2、安装与维护：

（1）手摇刷式过滤器可水平或垂直安装，安装时应注意外壳上的箭头方向必须与水流方向一致，且当垂直安装时要求水流方向是自上而下的。

（2）当达到一定压差时，需转动刷洗滤网。

（3）如发现滤网和毛刷损坏，需马上更换。

六、双联切换过滤器

1、双联切换式过滤器又称并联切换过滤器，采用两个三通球阀，将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停线，保证其连续工作，是不停车生产线过滤装置**，我公司所生产双联切换式过滤器具有组装合理、结构优良、操作简便等优点。

七、反冲洗过滤器

1、反冲洗过滤器运行管理方便，过滤速度高，冲洗简单可靠，反冲洗能力强、不需动力、节能。冲洗排污可在全流量下正常工作，既保持系统高的流量，又具有很低的压力降（小于0.05-0.1m水柱）避免了由于流速低面造成的表面污渍。在安装过程中不需高旁通管理，减少了旁路三个阀门的投资及安装费用，直接安装在管网上，不需任何支撑结构，节省空间。不需拆卸排污，降低了劳动强度，避免了调试和维修过程中的拆卸和排污、省工、省力、省时。

2、工作原理：

（1）反冲洗过滤器工作过滤

正常工作时，水流转向阀为开启状需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。

（2）反冲洗过滤器-冲洗排污

正常冲洗时，水流转向阀为开启状态。当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，在水流的作用下将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。再关闭排污口上的过滤器进入正常工作状态。

（3）反冲洗过滤器-反冲洗排污

反冲洗时，水流转向阀为关闭状态,排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流速增大，反洗效果好。
3、安装与维护：

（1）直接安装在产品管道上，不需任何支撑结构，一般靠近被保护的设备前。

（2）冲洗可分两阶段进行。一是清洗排污阶段，打开排污阀约30秒的时间，根据管内杂质情况定，让杂质从排污口排出；二是反冲洗阶段,排污阀仍打开，开启水流转向阀约30秒，将粘附在过滤网上的留物反冲洗排出。

（3）该设备无易损件，只定期根据水质进行排污即可。

八、全自动冲洗过滤器

1、全自动冲洗过滤器因其高效方便而被广泛应用于饮水、酒类、油类、油品、化工等行业，当含有固体杂质的液体通过进水口进入全自动冲洗过滤器时，杂质被截留在过滤元件表面，引起两侧压力降增加，过滤阻力增大，过滤效率下降。当杂质被截留达到一定程度时，过滤元件两侧的压力差达到设定值时，压差控制器通过控制柜把相应的信号再传给电动阀执行器，电动阀开启，在水力或电机驱动下，进行排污。排污一段时间之后，过滤机进出口压差减小，电动阀自动关闭，完成反冲洗过程。此过程重复进行，达到过滤效果。我公司所生产的全自动冲洗过滤器能根据客户具体要求（压差控制、时间控制、手动控制等）定制。

2、自动剥离系统：

杂质堵塞滤网后，自动剥离系统启动，刮除滤网表面杂质，把杂质收集在滤器下部贮槽，*终通过排放口排出。
3、控制系统：

自清洗装置的启动是由压差感应器控制，当压差达到设定数值，自清洗装置便启动，也可设定时间定时启动清洗装置。

九、 磁性过滤器

1、磁性过滤器广泛适用于颜料、染料、石油化工、制药、食品、塑料等行业，能在液体浆料输送过程中有效的清除可磁性金属杂质，降低产品中的铁离子含量，提高产品的质量。具有体积小、重量轻、安装操作方便等优点。

2、工作原理：

在液体浆料输送过程中，液浆经过过滤器时，受强力磁棒的磁性作用，浆料中的铁杂质被吸附在磁棒套管上，大大降低液浆中的铁性杂质，保证了下一道工序能有效控制铁杂质含量。
2、安装与维护：

（1）把磁性过滤器的接口与液浆输出管路相连，使液浆从过滤器中均匀流过，经过一段时间的试用后确定清理周期。

（2）清理时先拧松盖上夹紧螺丝，取出套管盖部件，然后再抽出磁棒，吸附在套管上的铁性杂质就能自动脱落。清理后安装时先把套管装入筒体内，拧紧夹紧螺丝，然后再把磁棒盖插入套管内，即可继续使用。

（3）清理时，抽出的磁棒盖不能放置在金属物体上，防止损坏磁棒。

（4）抽出磁棒必须置于清洁场所，磁棒套管内不能有积水。

十、拉杆伸缩过滤器

1、Y型拉杆伸缩过滤器是Y型过滤器与伸缩接头组合，主要用于高层建筑、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，便于清除杂物或安装拆卸以保证阀类或设备之正常使用。

2、工作原理：

过滤器安装于进水管路中各配套阀门的前端，当管道中的介质首**入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
3、安装与维护：

（1）拉杆过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。

（2）过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。

（3）清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

（4）如发现不锈钢钢丝网变形或损坏，需马上更换。杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

十一、氧气过滤器

1、氧气过滤器是专为制氧管网设计的一种特殊过滤器，过滤器由分流锥、过滤网管组成，水流推力主要起到气体分流，因而避免过滤网受正面引起的破裂。气体过滤器广泛用于工业生产部门中气体过滤，如：空气、氮气、氧气等气体的过滤，氧气过滤器是专为制氧管网设计的一种特殊过滤器，过滤器由分流锥、过滤网管组成，水流推力主要起到气体分流，因而避免过滤网受正面引起的破裂。

2、适用范围：

氧气过滤器广泛用于工业生产部门中气体过滤，如：空气、氮气、氧气等气体的过滤，保证后续设备的安全使用。
3、结构特性：

STG-A型为直通式，适用于直通管道，STG-B型为角接式，尤其适用于管道拐弯处，它们都具有过滤面积大，阻损小的特点。本产品出厂时严格按脱脂工艺处理，用户可直接将其与管道安装。
4、安装与维护：

（1）氧气过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致，安装前应对管道吹扫干净。

（2）过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。

（3）清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

（4）如发现不锈钢钢丝网变形或损坏，需马上更换。

十二、 临时过滤器

    临时过滤使用，订货时需向厂家注明：产品名称、公称通径、材质、压力等级、法兰标准、过滤精度等。
