一、产品概述：

100X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门.主要安装于水池或高架水塔的进水口处.当水位达到设点的高度时.主阀由浮球导阀控制关闭进水口停止供水.当水位下降后.主阀由浮球开关控制打开进水口向水池注水.实现自动补水.液位控制精确.不受水压干扰.100X隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装.维护.调试.检查方便.密封可靠.使用寿命长.隔膜式阀门性能可靠.强度高.动作灵活适用于450mm口径以下的建议使用活塞式。

二、工作原理：当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

三、主要零部件：

零件名称	零件材料
阀体阀盖	CF8
阀座阀盘	CF8
密封圈 O型圈	丁腈橡胶
阀杆	304
弹簧	304
针型阀	304
球阀	304
浮球阀	304
微型过滤器	不锈钢

四、技术参数：

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

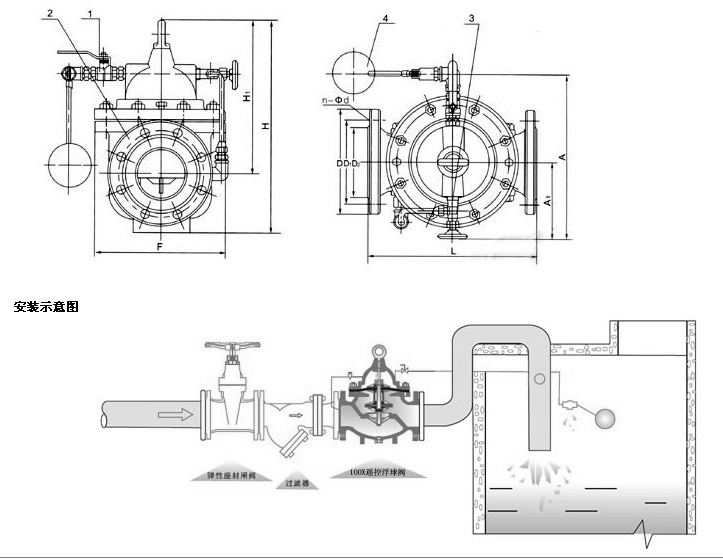

五、外形连接尺寸：

DN	L	A	A1	H	H1	F
DN	mm	mm	mm	mm	mm	mm
20	180	262	130	212	179	116
25	180	262	130	212	179	116
32	180	262	130	212	179	116
40	240	280	139	265	210	170
50	240	280	139	265	210	170
65	250	284	141	310	215	180
80	285	292	145	350	245	210
100	360	330	164	460	305	275
125	400	340	169	520	365	310
150	455	350	174	570	415	355
200	585	392	195	695	510	460
250	650	442	220	780	560	500
300	800	472	235	905	658	580
350	860	532	265	1025	696	640
400	960	582	290	1080	735	715
450	1075	632	320	1030	610	780
500	1075	682	350	1135	665	830
600	1230	762	390	1270	725	920
700	1650	832	420	1460	865	980
800	1750	932	470	1640	975	1050

安装要求:

1、在安装此阀前，应将管道冲洗干净，可视水质情况一年保养一至二次。
2、遥控浮球阀系列产品优先考虑水平安装。
3、水力控制阀前应装截止阀或软密封闸阀以便于维修。
4、遥控浮球阀主阀和浮球阀即整体安装亦可遥控安装，水管要求固定，勿受振动。

维修保养与故障排除：

故障现象	故障原因	排除方法
水池溢水	导阀橡胶垫片损坏	更换垫片
	浮球焊缝漏水	更换浮球
	连杆活塞被异物卡住	清除异物
水位过低	导阀体内有杂物	清除杂物
	连杆活塞被异物卡住	调整过来
有异常声音	主阀体内有杂物	清除杂质
	关闭速度不合理	调节针阀开启度

注：拆阀(1)取下主阀外部配管及控制阀；

(2)按对角钱对称松开螺母，拧入顶丝，卸下阀盖,取出弹簧；

(3)拧下阀杆止退螺母，取下膜片压板及膜片；

(4)取出阀瓣，胶垫压板和大O型胶圈，逆时针松开阀座，取出垫圈。

订货须知：

遥控浮球阀产品名称与型号、遥控浮球阀口径、遥控浮球阀是否带附件以便我们的为您正确选型。若已经由设计单位选定我司的遥控浮球阀型号，请按遥控浮球阀型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
