一、产品概述：

500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

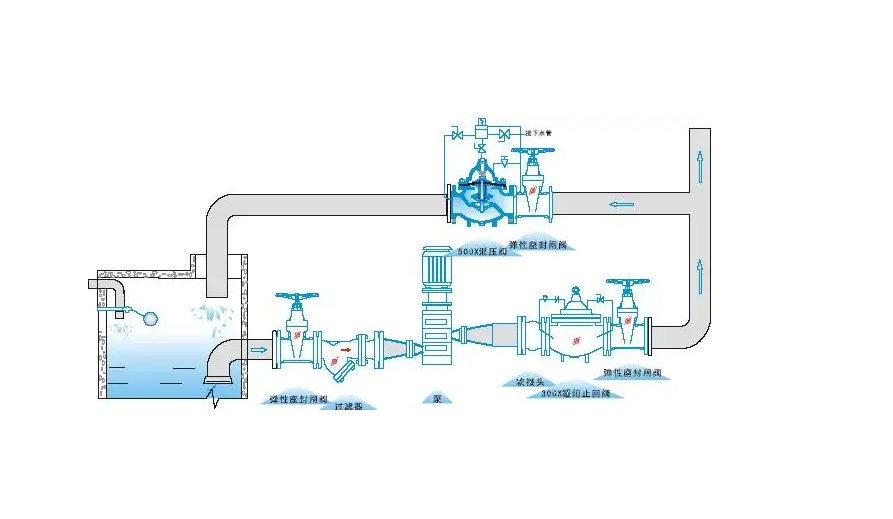

二、工作原理：

1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。

2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

三、主要零件材质：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

四、技术参数：

公称压力PN（MPa）		1	1.6	2.5
工作压力（MPa）		1	1.6	2.5
试验压力	壳体试压（MPa）	1.5	2.4	3.8
	密封试压（MPa）	1.1	1.8	2.5
泄压调节范围（MPa）		0.2~1.0	0.2~1.6	0.2~2.5
持压调节范围（MPa）		0.2~1.0	0.2~1.6	0.4~2.5
泄压/持压压力波动相对于进口压力的误差范围		±10%
适用介质		无杂物的清水、污水
介质适宜温度		0℃~80℃


五、外形连接尺寸：

DN	L	A	A1	H	H1	F
DN	mm	mm	mm	mm	mm	mm
20	180	330	130	550	460	116
25	180	330	130	550	460	116
32	180	330	130	550	460	116
40	240	345	135	610	516	170
50	240	345	135	610	516	170
65	250	355	140	625	520	180
80	285	360	146	645	538	210
100	360	400	156	750	596	275
125	400	420	170	808	655	310
150	455	435	186	864	710	355
200	585	480	206	1135	805	460
250	650	530	226	1185	855	500
300	800	575	246	1325	955	580
350	860	620	275	1385	990	640
400	960	635	286	1445	1030	715
450	1075	665	320	1325	905	780
500	1075	695	348	1430	960	830
600	1230	720	372	1565	1020	920
700	1650	770	422	1755	1160	980
800	1750	805	458	2230	1515	1050

六、注意事项：

起吊搬运时小心碰撞、不要损坏外接控制管路及控制元件。

管道安装应按有关规定装设自动排气阀，保证不产生水柱中断。

安装前要彻底清除管道内的杂物，通水前必须彻底冲洗管道。

必须遵循此阀门的介质流向标示安装此阀门

必须按照有关规范要求安装、检修阀门。

阀门不要暴露于冰冻的温度下。

七、常见的故障及其排除方法：

可能发生的故障

原因分析

排除方法

阀瓣不能关闭或关闭不严。

1.阀体上的导管破裂或其接头处渗漏；

2. 主阀内的弹簧断裂或其它的原因致使隔膜片破裂；

3.阀体上的导管被污物堵塞或失效；4.安全导阀失效；

5.密封面损坏；

6.止回阀损坏；

7.阀体内有杂物；

1.更换阀体上的导管或拧紧其接头；

2.检查弹簧，如果弹簧完好，则查找其它原因，然后更换被损坏件；

3清除导管内的杂物，或维修，或更换；

4.维修或更换安全导阀；

5.更换密封面；

6. 维修或更换止回阀；

7.清除阀体内杂物；

不能开启

1.阀体内有杂物；

1.清除阀体内杂物；

订货须知：

500X泄压/持压阀产品名称与型号、泄压/持压阀口径、是否带附件以便我们的为您正确选型。若已经由设计单位选定500X泄压/持压阀型号，请按500X泄压/持压阀型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
