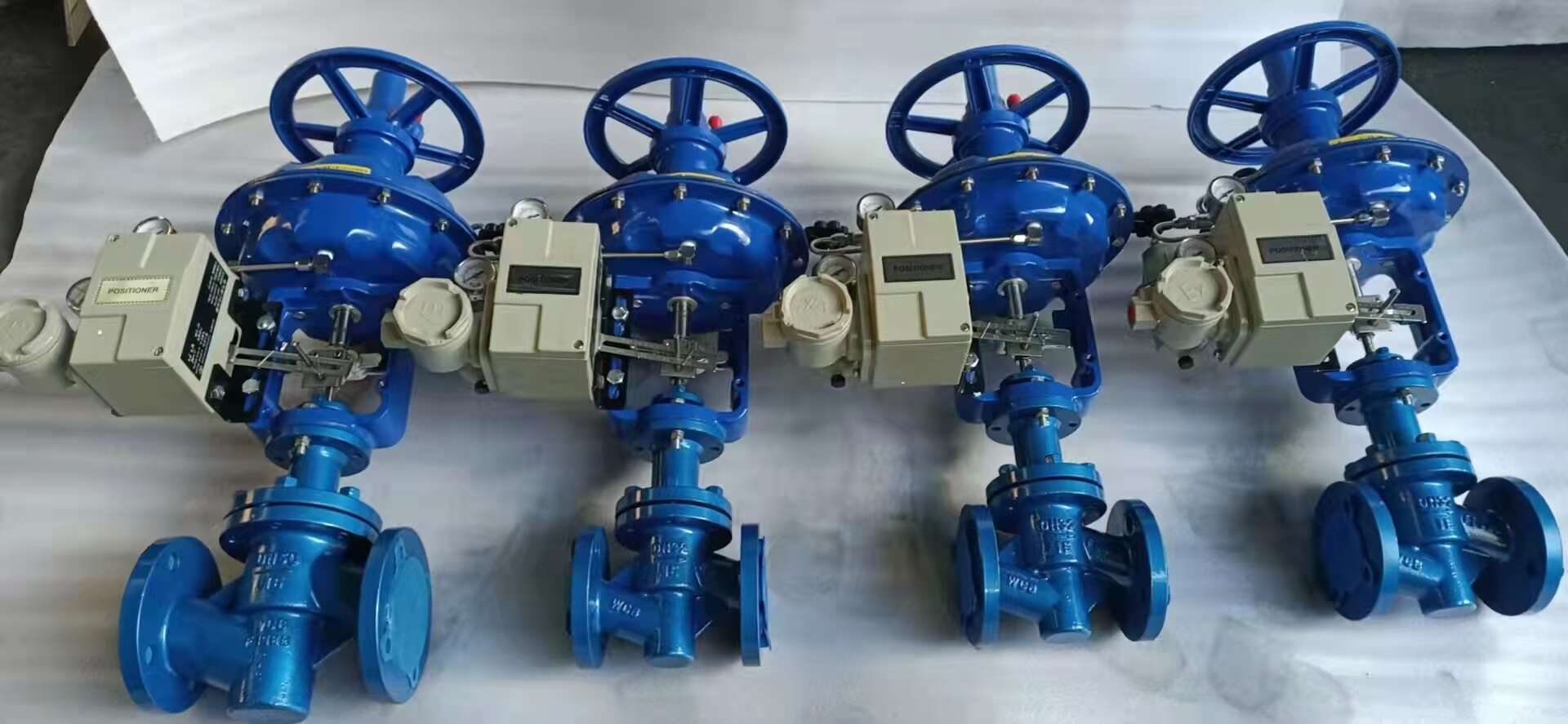

ZJHPF气动薄膜衬氟调节阀（带手动）

一、产品概述：

ZMAPF气动薄膜衬氟调节阀、是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
二、产品特点：耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5-3MM厚F46，能耐酸、碱、耐强腐蚀。密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏。泄漏量小：由于阀芯、阀座是软密封，故泄漏量小，高于国家Ⅳ级标准。采用精小型多弹簧执行机构，体积小，重量轻，调节精度高。

三、执行机构：

ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构ˇ其膜盖盘、ˇ制件等零件均采用钢板冲压成型。膜片形状较复杂ˇ采用特殊的压制工艺ˇ使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性ˇ有利于不同弹簧范围的组配。可调零功能则提高了ˇ性精度。表面处理采用环氧静电粉未喷涂ˇ具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小ˇ重量轻等优点。以压缩空气为能源动力ˇ接受电-气阀门定位器或电磁阀输入的气源压力信号ˇ此压力作用在膜室膜片上产生推力压缩弹簧组件ˇ并使推杆位移ˇ当推杆与弹簧组被压缩后产生的反力ˇ平衡时ˇ阀杆就稳定在ˇ应行程上。依照力平衡原理ˇ行程大小与压力信号输入大小成一定的比例关系ˇ从而达到阀门阀芯准确定位。

四、执行机构参数：

型号	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面积cm²	350	350	560	900	1600
行程mm	16	25	40	60	100
弹簧范围KPa	20～100(标准):40～200;80～240; 20～60; 60～100
操作方式	普通型、带手动手轮操作型ˇ侧装式、顶装式ˇ

五、电-气阀门定位器：
电气阀门定位器是工业自动化中气动执行器的主要配套仪表ˇ可用来提高阀门位置的ˇ性度、克服阀杆的磨擦力和ˇ除调节阀不平衡力的影ˇ等ˇ从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系ˇ实ˇ正确定位。ˇ有多种型号规格可选配ˇ
本公司电-气阀门定位器配用型ˇHEP-15隔爆型ˇHEP-17本安型ˇ。也可按不同需求配用ˇZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品ˇ

六、主要零件材质：

零件名称	材料
阀体、阀盖	ZG25衬F46ˇFEPˇ	ZG1Cr18Ni9Ti衬F46ˇFEPˇ
阀芯	2Cr13衬F46ˇFEPˇ、哈氏合金	1Cr18Ni9Ti衬F46ˇFEPˇ、哈氏合金
阀座	2Cr13衬F46ˇFEPˇ、哈氏合金	1Cr18Ni9Ti衬F46ˇFEPˇ、哈氏合金
阀杆	2Cr13ˇFEPˇ	1Cr18Ni9Ti衬F46ˇFEPˇ
填料	聚四氟乙烯ˇ PTFEˇ 柔性石墨
波纹管	聚四氟乙烯ˇ PTFEˇ
上下膜盖	SPHC钢板冲压
波纹膜片	丁晴ˇ胶夹增强涤沦织物
弹簧	60Si2Mn

七、性能指标：

公称通径mm			20					25		32	40	50		65		80		100	125	150
阀座直径mm			10	12	15	20		25		32	40	50		65		80		100	125	150
额定流量系数Kv			1.2	2	3.2	5		8		12	20	32		50		70		100	200	240
额定行程Lˇmmˇ			10					16			25			40					60
执行器型号			ZHA/B-22					ZHA/B-22			ZHA/B-23			ZHA/B-34					ZHA/B-45
薄膜有效面积Aeˇcm2ˇ			350					350			350			560					900
气源压力Ps(MPa)			0.14～0.4
信号范围Pr(KPa)			20～100、40～200、80～240 段幅ˇ20～60、60～100
输入电信号			4～20mA DC或0～10mA DC
作用模式			气开式ˇKˇ型、气关式ˇBˇ型
流量特性			直ˇ、等百分比
允许泄漏量ˇL/hˇ			≤10^-4×阀额定容量、
固有可调比R			30:01:00
气源接头			M16×1.5
公称压力PN(MPa)			1.6 2.5 4.0 6.4
适用温度℃			-20～+150
基本误差%			带定位器		±2.0						不带定位器								±10
回差%					±1.5														±8.0
死区%					±1.5														±6.0
额定行程偏差%					±2.0														±10
允许压差MPa	弹簧范围0.02～0.1	气源0.14	公称压力		0.8		0.5		0.5		0.3		0.25		0.2		0.12		0.93	0.08
	弹簧范围0.04～0.2	气源0.24	公称压力				1.2		1.1		0.7		0.65		0.45		0.28		0.23	0.2

注:允许压差为流开状态ˇ关闭时P2=0

八、外形尺寸及连接重量：

公称通径	G3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	285	285	285	285	285	285	360	360	360	470
H	401	445	485	495	523	532	697	710	720	817
H1	50	65	70	80	71	88	102	140	170	190

订货时，请详细提供产品口径、压力、阀体材质、使用工况、公称通径、工作压力、热煤介质压力及温度、被控介质及温度要求。当使用的场合或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
