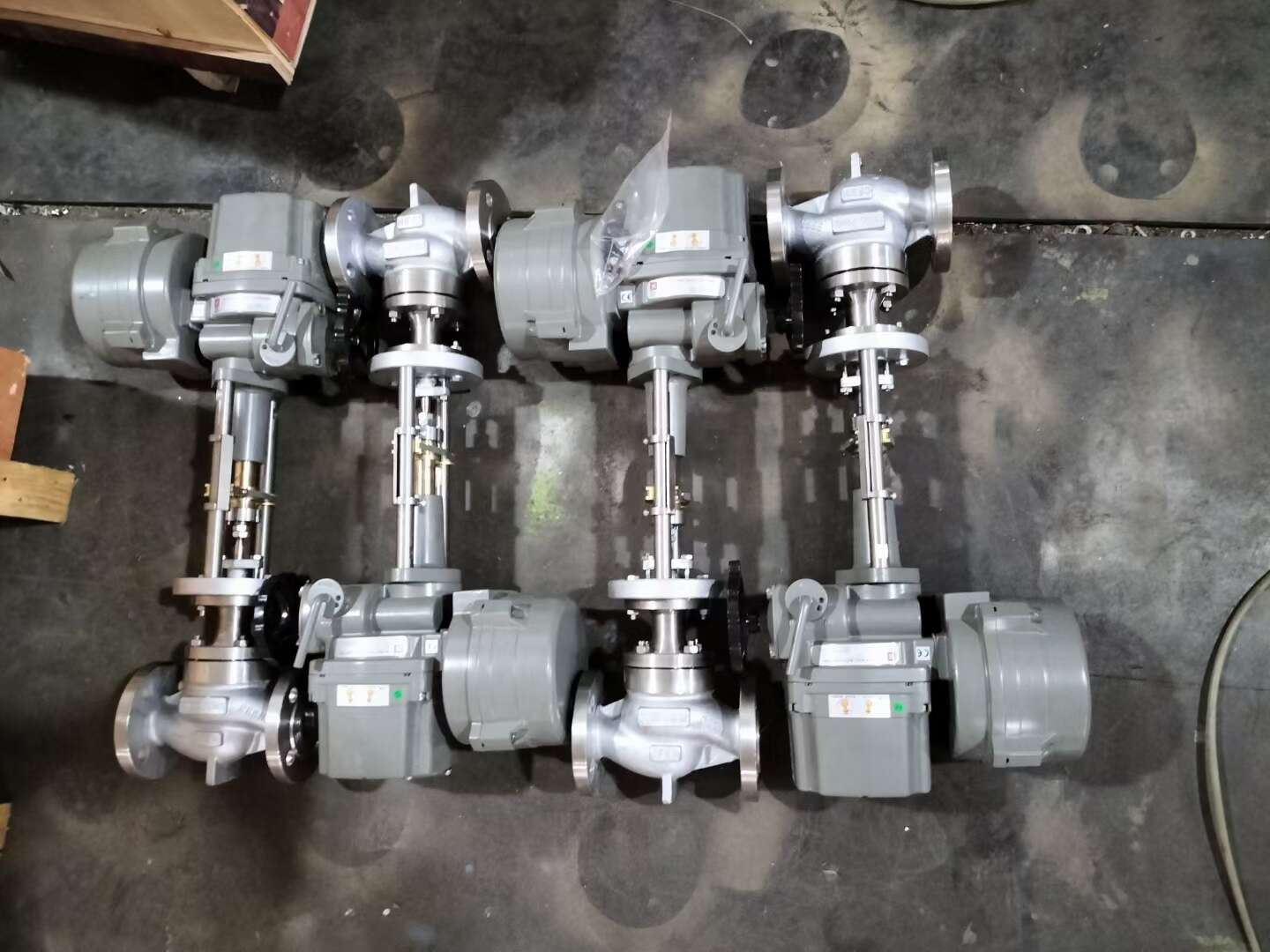

ZDLP不锈钢电子式电动单座调节阀

一、产品概述：

ZDLP 精小型电子式电动单座调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

二、调节机构技术参数：

公称通径mm		G3/4”						20				25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座通径mm		3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200	250	300	可与本公司商洽生产
额定流量系数kv	直线型	0.08	0.12	0.2	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比							1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		10										16		25		40			60			100
流量特性		直线						直线，等百分比，快开
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		直通单座铸造球型阀
上阀盖型式		普通式(常温)，热片式(中温)，长颈式(低温)
配用电动执行机构型号	PSL	PSL-201										PSL-202		PSL-204		PSL-208		PSL-312				PSL325
	361L	361LSA-08 361LXA-08										361LSA-20		361LSB-30		361LSB- 50		361LSC-65				361LSC-99
	防爆型	361LXA-20												361LXB-30		361LXB- 50

注：可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

三、 执行机构技术参数：

型号			额定输出力N			速度mm/s			技术参数
PSL	361L		PSL		361L	PSL		361L	PSL	361L
201	361LSA-08 361LXA-08		1000		800 800	0.25		4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	361LSA-20 361LXA-20		2000		2000 2000	0.5		2.1 2.1
204	361LSB-30 361LXB-30		4500		3000 3000	0.5		3.5 3.5
208	361LSB-50 361LXB-50		8000		5000 5000	1		1.7 1.7
312	361LSC-65		12000		6500	0.6		2.8
325	361LSC-99		25000		10000	1		2
项目							指标值
基本误差％							配3610L±2.5；带定位器 ±1.0
回差％							配361L ±2.0；配PSL±1.0
死区％							1
始终点偏差％		电开		始点			±2.5
				终点			±2.5
		电关		始点			±2.5
				终点			±2.5
可调范围							50:01:00
额定行程偏差％							2.5
泄量量L/H							符合JB/T7387-94 IV级小于阀的额定容量×10-4

四、允许压差：

公称通径(mm)		20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P(MPa)
配PSL	PSL202	6.4	6.4	6.4	4.9	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.5	0.35	0.2
	PSL320
配361L	361LSA-20	6.4	6.4	6.4	4.9	3.14	1.92	1.23	0.78
	361LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	361LSC-65									1.51	0.99	0.64	0.41	0.28
	361LSC-99												0.63	0.44	0.25	0.16	0.11

注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或*大工作压差超出列表范围，请与我们联系，采取适当方法可解决

五、外形连接尺寸及重量： mm

公通径(mm)			20	25	40	50	65	80		100	150	200	250	300
L(mm)	PN1.6MPa		181	184	222	254	276	298		352	451	600	720	820
	PN4.0MPa		194	197	235	267	292	317		368	473	600	760	850
	PN6.4MPa		206	210	251	286	311	337		394	508	650	800	870
H1(mm)			67	72	87	92	105	110		127	174	209	300	350
配PSL	H(mm)	普通型	738	750	765	767	845	857		875	1025	1045	1252	1545
	H(mm)	散热片型	888	900	930	937	1025	1042		1085	1285	1305	1805	1825
	D(mm)		176						225
	重量(KG)		15	17	24	29	49	61		82	150	211	370	570
配361L	H(mm)	普通型	501	513	650	652	770	782		800	1080	1125	1345	1365
	H(mm)	散热片型	651	663	815	822	950	967		1010	1340	1385	1625	1645
	D(mm)		225						310
	重量(KG)		23	24	39	44	64	76		97	203	264	418	618

订货时，请详细提供产品口径、压力、阀体材质、使用工况、公称通径、工作压力、热煤介质压力及温度、被控介质及温度要求。当使用的场合或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
