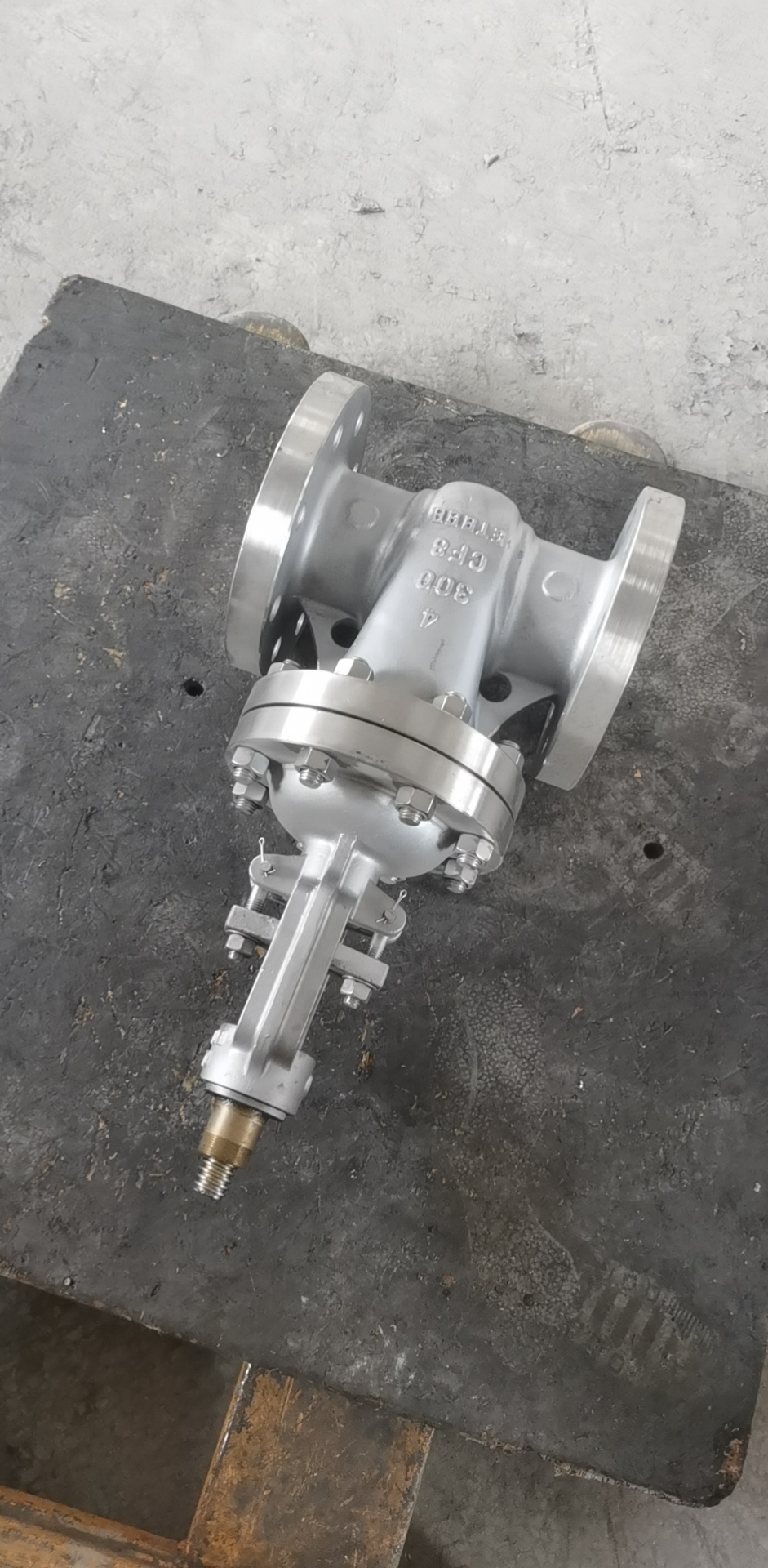

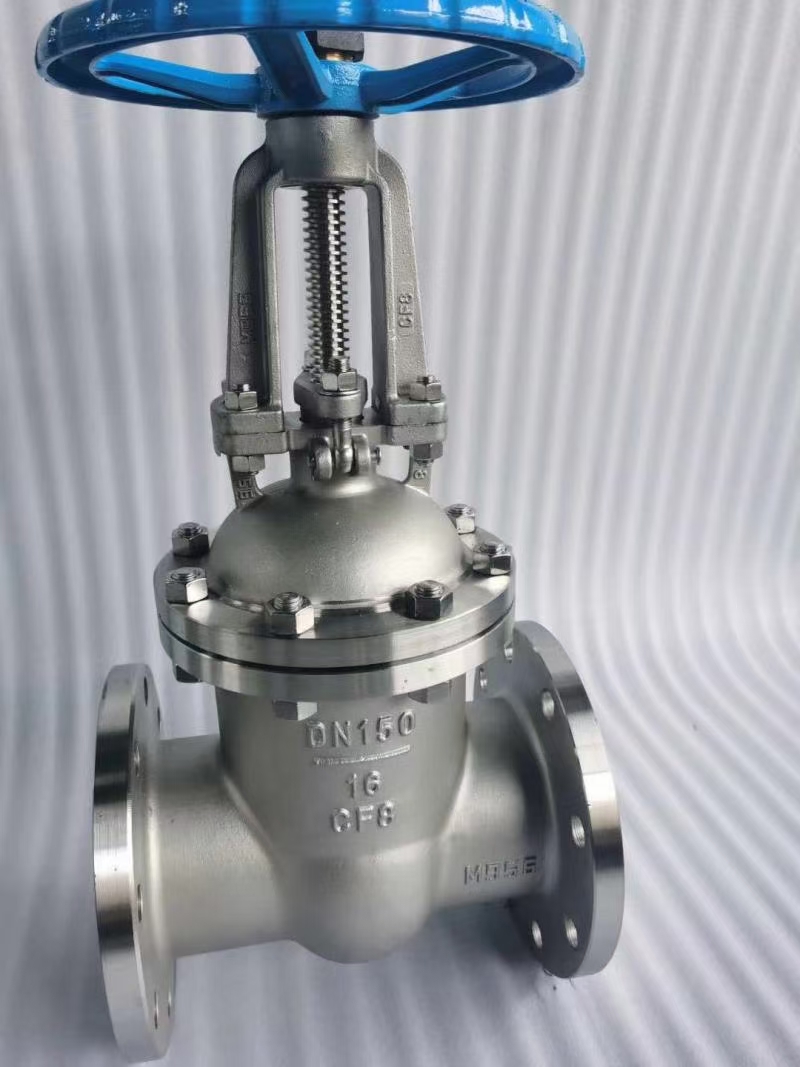

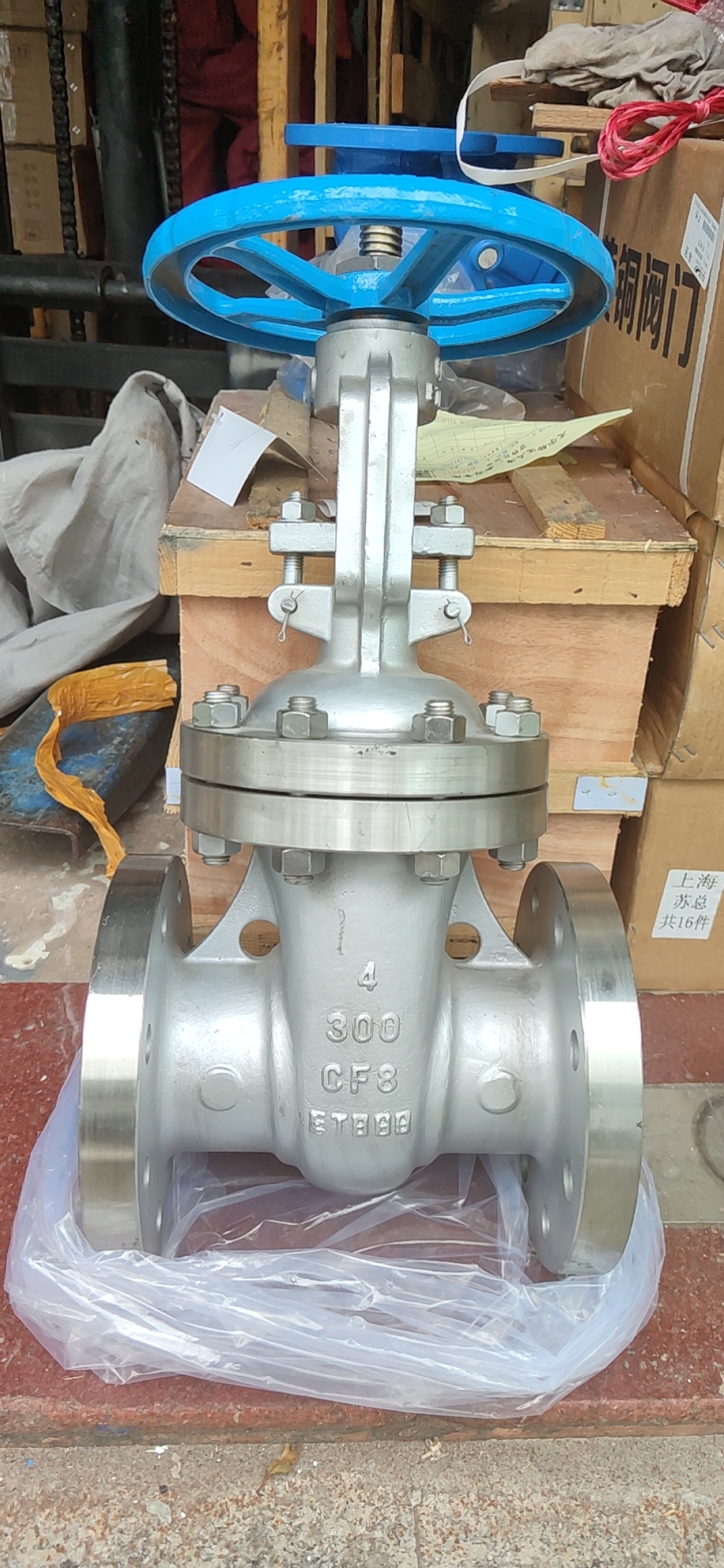

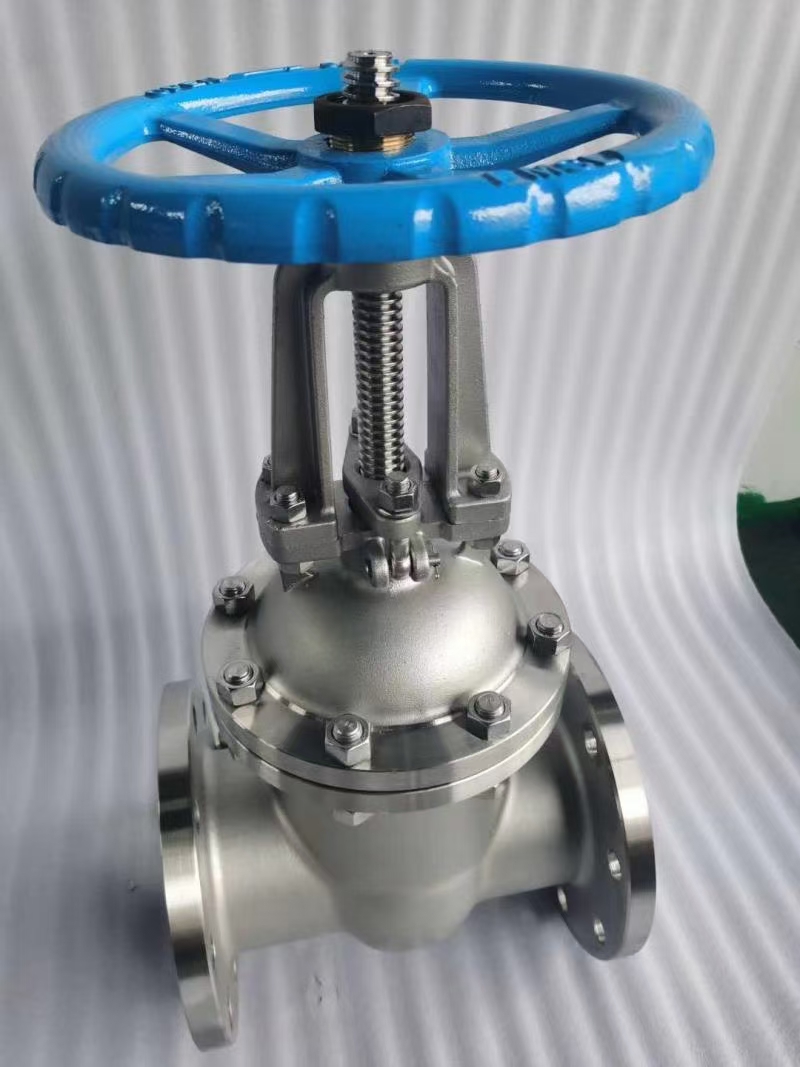

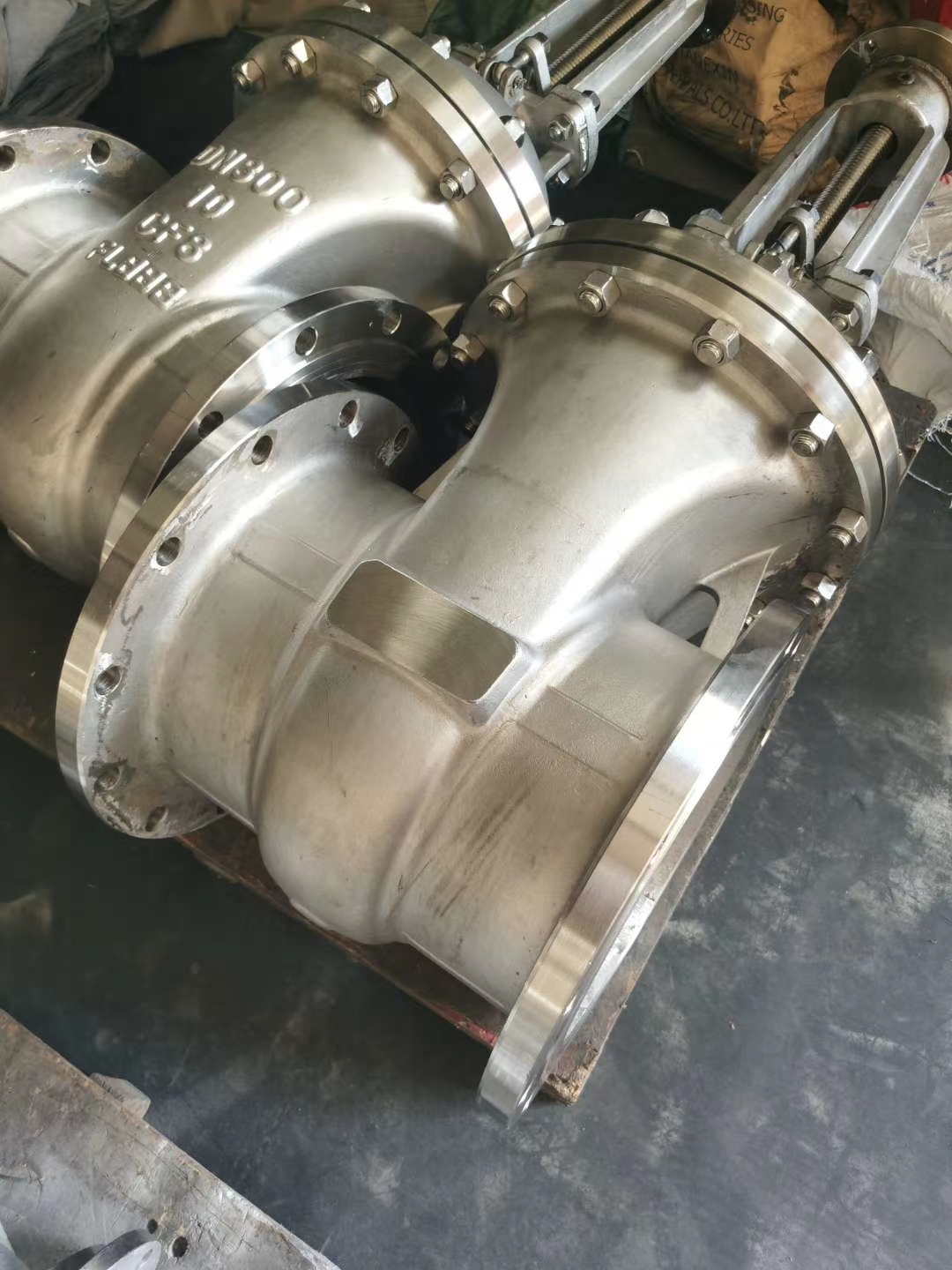

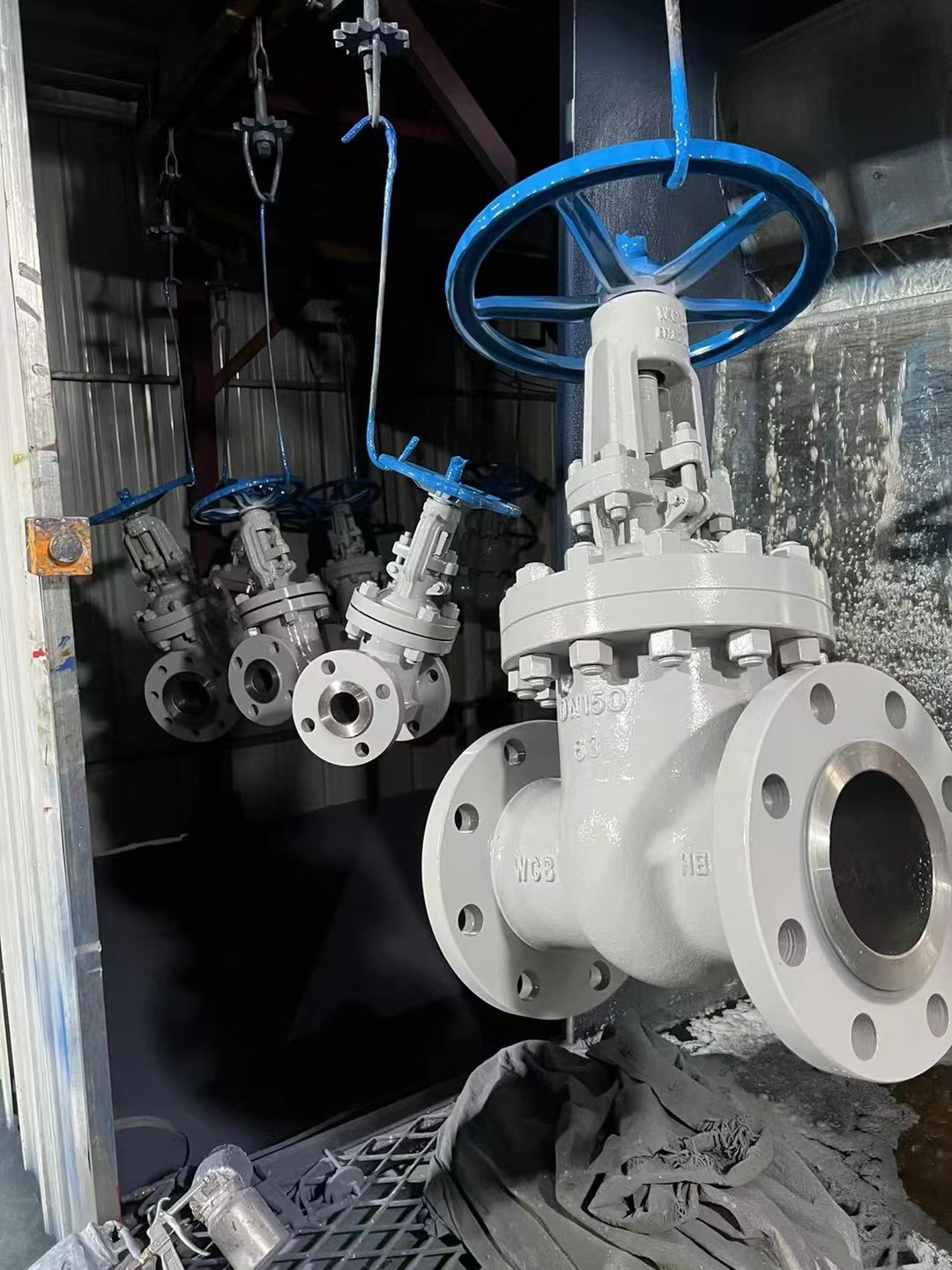

Z41W不锈钢法兰闸阀

上海双恩阀门制造有限公司Z41W不锈钢法兰闸阀产品有品牌和质量保证，双恩阀门为您全方面介绍Z41W不锈钢法兰闸阀相关技术参数、性能特点、用途、标准、选型、作用、图片、规格型号、使用方法、计算公式、外形尺寸、工作原理、产品说明书、操作规程、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的Z41W不锈钢法兰闸阀。
·质保体系：有了您的信任与支持，我们提供值得信赖的双恩阀门品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·产品标准：我们的产品按国家相关标准验收，产品质量实行"售后跟踪"服务。
·解决方案：提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。

在线咨询

产品详情介绍

一、产品概述：

Z41W不锈钢法兰闸阀选材考究，符合国内外相关标准，材料的全面质量高。符合国内外**标准的要求，密封可靠、性能优良、造型美观。密封副配对**合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。设计规范：GB/T 12234；结构长度：GB/T 12221；连接法兰：JB/T 79；试验与检验：JB/T 9092；压力-温度：GB/T 9131；产品标识：GB/T 12220

二、产品特点：结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小。密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠，操作轻便灵活。驱动方式为手动、气动、电动、齿轮传动。结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。

三、性能参数：

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度水(MPa）	密封（水）空气（MPa）	低压密封空气（MPa）	工作温度(℃)	适用介质
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z41W-40P(R)	4	6	4.4	0.6	≤200	硝酸类
Z41W-64P(R)	6.4	9.6	7	0.6	≤200	醋酸类

四、外形连接尺寸：

型号	公称通径	尺寸(mm)
型号	公称通径	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W.6MPa	15	130	95	65	45	2-14	44	170	120
	20	150	105	75	55	2-14	44	200	120
	25	160	115	85	65	2-14	44	215	140
	32	180	135	100	78	2-16	48	260	160
	40	200	145	110	85	3-16	48	290	200
	50	250	160	125	100	3-16	48	345	220
	65	265	180	145	120	3-18	48	360	240
	80	280	195	160	135	3-20	88	385	280
	100	300	215	180	155	3-20	88	430	300
	125	325	245	210	185	3-22	88	520	320
	150	350	280	240	210	3-24	8-23	610	350
	200	400	335	295	265	3-26	12-23	765	400
	250	450	405	355	320	3-30	12-25	895	450
	300	500	460	410	375	4-30	12-25	1145	500
	350	550	520	470	435	Apr/34	16-25	1200	550
	400	600	580	525	485	Apr/36	16-30	1400	600
	450	650	640	585	545	Apr/40	20-30	1500	650
	500	700	705	650	608	Apr/44	20-34	1630	700
	600	800	840	770	718	May/48	20-41	1830	800

订货须知：

订货时请填写《规格书》或注明以下内容：

闸阀公称通径、流体性质（包括公称压力、温度、粘度或酸碱性）、型号、阀体材质、连接方式、使用温度、是否带附件以便我们的为您正确选型。若已经由设计单位选定我司的型号，请按型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们门的专家为您审核把关。
