止回阀系列

一、产品概述：

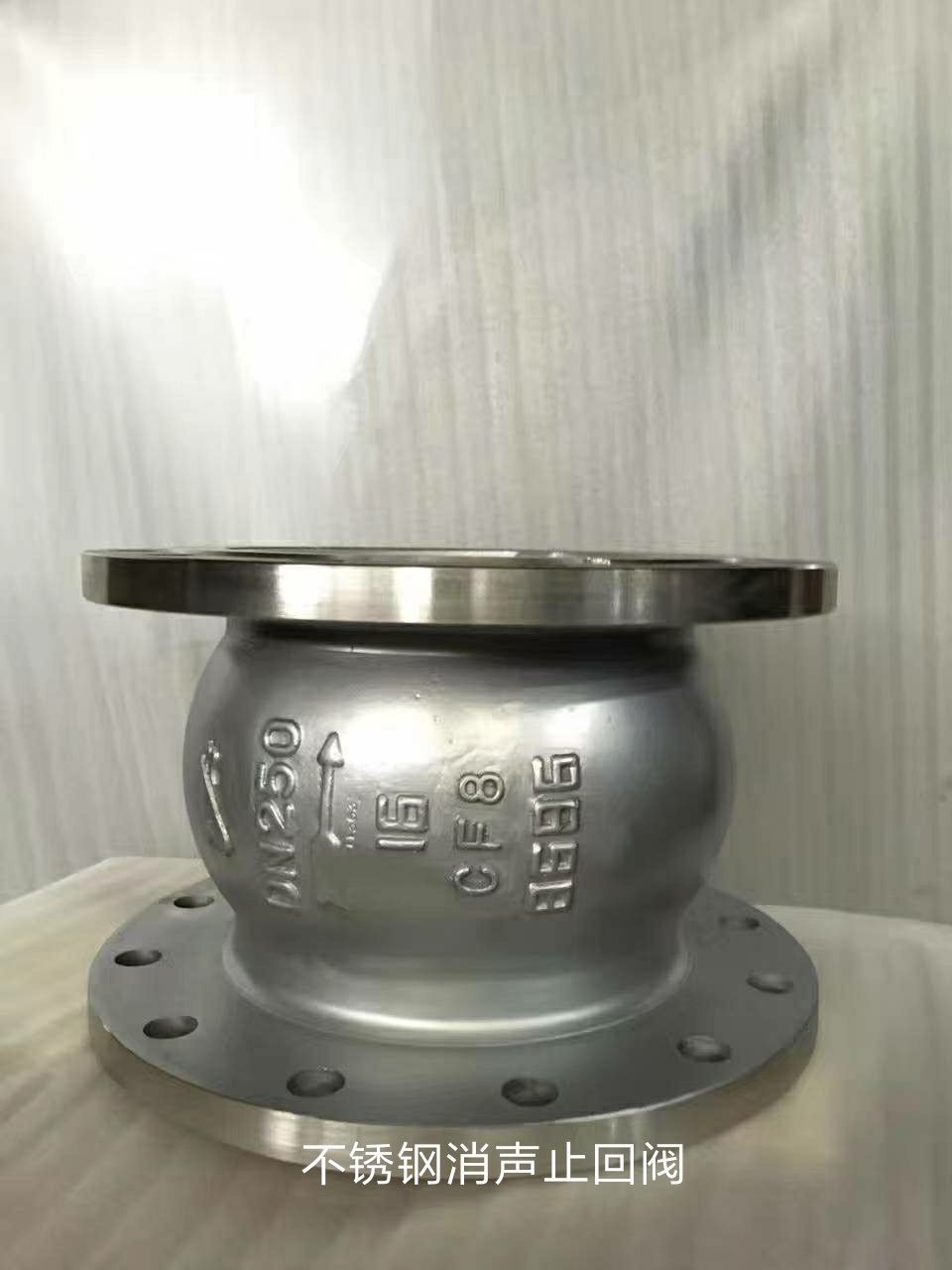

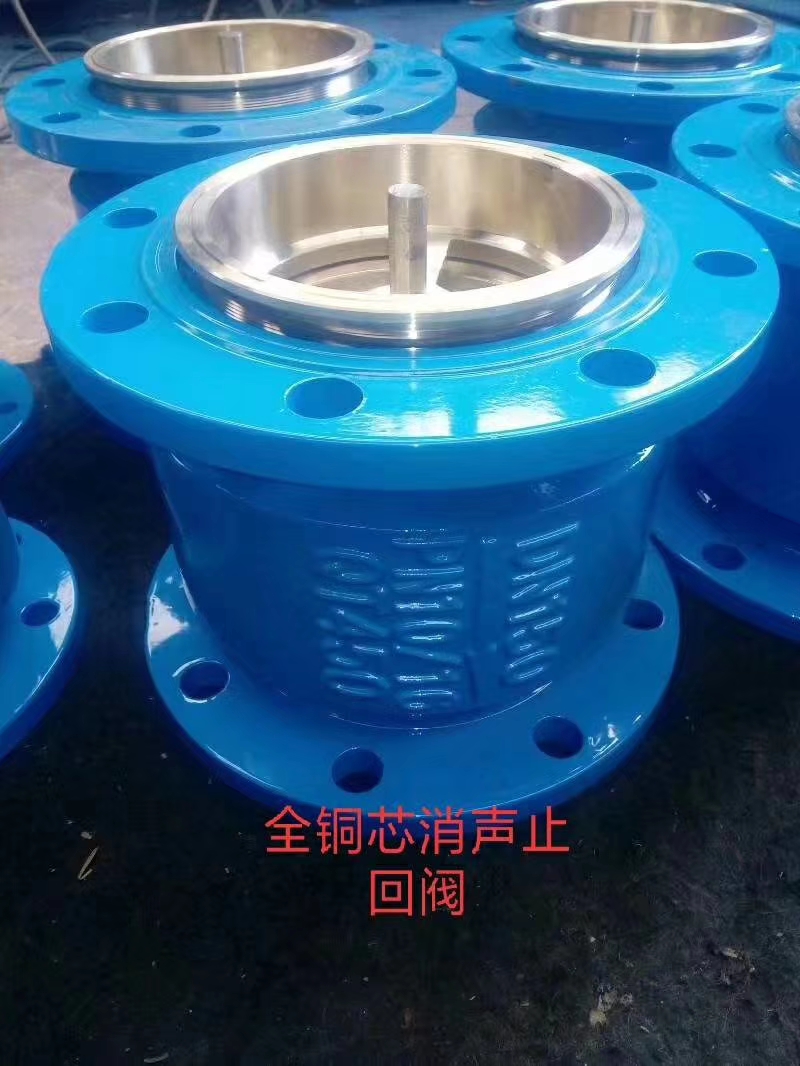

HC41X消声止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。本厂生产的HC41X消声止回阀。适用于给、排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。

二、特点及用途：

1、阀瓣采用“子弹头”外形设计，阀体采用“腰鼓”外形设计，改善介质流向，降低流阻系数。

2、阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜。　

3、结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象。 　　

4、骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固 耐用。 　　

5、阀瓣启闭行程短，可以有效的防止水锤产生。 　　

6、适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适用于污水管网。

三、主要零部件：

四、技术参数：

五、 外形连接尺寸：

订货须知：

订货时请填写《规格书》或注明以下内容：

止回阀公称通径、流体性质（包括公称压力、温度、粘度或酸碱性）、型号、阀体材质、连接方式、使用温度、是否带附件以便我们的为您正确选型。若已经由设计单位选定我司的型号，请按型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

如有任何疑问,您可以联系我们,我们一定会尽心尽力为您提供优质的服务。
